Изготовление вертикального инкубатора из холодильника

Агрегат, получаемый в результате выполнения этой инструкции, получается стоящим вертикально. Такая конструкция удобнее, чем горизонтальная, так как оставляет возможность сделать оконце для наблюдения за вылупляющимися пернатыми.

dda4a08b66814c8ac5cca8a21e7aaeeb

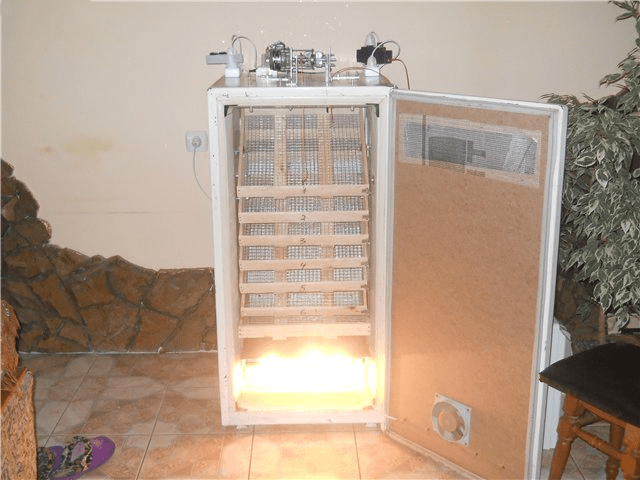

Вертикальный инкубатор из холодильника

Нужные материалы

Приступим к перечислению материалов и инструментов, которые пригодятся нам в процессе превращения холодильной установки в инкубационный агрегат:

  • ненужный холодильник старого образца;
  • лист ДВП;
  • приспособление для измерения температуры;
  • терморезистор;
  • лотки для яиц;
  • клей;
  • вентилятор, оснащенный двигателем, с трубчатой конструкцией электронагревателя;
  • шпатель;

    Материалы для инкубатора из холодильника

  • дрель;

    При изготовлении инкубатора из холодильника без дрели не обойтись

  • аппарат для сварки.

    Аппарат для сварки

Начнем работу

Шаг 1

Извлекаем изнутри будущего инкубатора все лишнее:

  • ячейки;
  • полки;
  • боковые ниши;
  • ящики и т.д.

81c95ad245ac3aafced782e98c4dad07

Первый этап — удаление из холодильника лишних деталей

После того, как извлекли все ненужные детали холодильника, приступаем к очистке корпуса внутри и снаружи. Как уже говорилось выше, в начале промываем корпус с помощью моющих средств, затем с использованием антисептиков. Промыв и обработав каждую щель, переходим ко второму этапу.

Шаг 2

Приступим к выравниванию внутренних и внешних повреждений корпуса старого холодильного устройства. Для этого тщательно осмотрим поверхности стенок и каждое найденное отверстие заделаем кусочком ДВП, аккуратно приклеивая его поверх повреждения.

Куски ДВП подойдут для заделки повреждений

Шаг 3

Делаем лотки. Рассчитайте, какое количество яиц примерно планируется помещать внутрь будущего инкубатора. Исходя из полученной цифры приступим к покупке или изготовлению ящиков. О том, как изготовить ящики, читайте далее в статье.

f5f5755b450c71d28a0d2f88181674ee

Полки внутри самодельного инкубатора

Шаг 4

Оборудуем вентиляцию. Чтобы воздух циркулировал по инкубатору постоянно, необходимо монтировать вентилятор на заднюю стенку холодильника, моторную часть устанавливают снаружи. По периметру передней дверцы холодильник необходимо проделать несколько отверстий, сквозь которые будет проникать воздух внутрь агрегата.

6b298c2d4c0345a7e771378b2000e4a4

В качестве вентилятора для самодельного инкубатора подойдут детали от старого компьютера

Шаг 5

Очередь обогрева. Вокруг лопастей вентилятора, на задней стенке холодильника аккуратно размещаем трубчатый нагревательный элемент. Такое положение рядом с вентиляционной системой позволит распределять тепло в инкубаторе равномерно, захватывая даже отдаленные углы.

Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками

Шаг 6

Установка емкости с водой на дно холодильника. Поскольку уровень влажности необходимо поддерживать стабильным в течении длительного периода времени, лучше приспособить в качестве поддона приспособление поглубже, примерно, как лоток для кошек.

В качестве поддона подойдёт лоток для кошек

Недостаток у этого вида инкубатора точно такой же, как и у предыдущего: отсутствие автоматического переворачивания яиц. Делать это вновь придется вручную, аккуратно вороша домики невылупившихся птенцов. Лучше всего работать в перчатках.

Способ 3

Инструменты и материалы

  • холодильник;
  • терморегулятор;
  • лотки для яиц;
  • элемент нагрева;
  • вентилятор от компьютера или любой небольшой вентилятор;
  • металлические стойки (4–5 см толщиной);
  • металлические оси диаметром 8–9 мм по числу лотков;
  • винты;
  • груз 0,5 кг;
  • планка с отверстиями 6–7 мм диаметром;
  • штифт;
  • дыхательные трубки 2 шт. диаметром 30 мм;
  • ёмкость типа фотокювета для воды;
  • резиновые подушки;
  • дрель и сверло;
  • отвёртка и шурупы.

Самодельный инкубатор с полуавтоматическим переворотом

Пошаговая инструкция

Сам процесс изготовления в домашних условиях довольно сложный, подробнее о нем можно узнать из чертежей в галерее.

  1. Убираем секцию морозильника, используя болгарку.
  2. По центру холодильника у задней стенки и возле двери строго напротив друг друга вставляются стойки с отверстиями и закрепляются саморезами сверху и снизу.
  3. В каждый лоток с яйцами по центру устанавливается металлическая ось диаметром 8-9 мм, ее концы вставляются в отверстия на стойках. При этом лотки оказываются расположены между стойками.
  4. Металлическая планка прикрепляется спереди к лоткам винтами, оставляя зазор в 1–2 мм. Внизу планки подвешивается 0,5 кг груз. Сверху планка должна выходить наружу через отверстие, специально просверленное в крыше холодильника. Металлический штифт, вставленный в нижнее отверстие свободного конца планки, будет удерживать ее и не давать опуститься внутрь под тяжестью груза.
  5. В одной из боковых стенок сверху и на уровне нижней трети высоты холодильника просверливаются отверстия, в которые устанавливаются 2 дыхательные трубки.
  6. В нижней трети пространства холодильника по задней стенке крепятся четыре лампы по 100 вт каждая, к ним подключается терморегулятор (смотри схему выше). Вентилятор от ЭВМ на резиновых подушечках устанавливают так, чтобы поток воздуха от него проходил через нагреватели и грел яйца.
  7. На дно ставится ёмкость для воды.

Для осуществления процедуры переворота яиц достаточно извлечь упорный штифт и приподнять или опустить планку, закрепив ее штифтом в следующее отверстие. При этом лотки изменят угол наклона и яйца будут прогреваться с другой стороны. Это очень эффективно для большого количества яиц и сохранит время на обозначение и переворачивание каждого яйца отдельно.

Способы сборки

Сделать горизонтальный кустарный инкубатор из сломанного холодильника проще всего. Для этого достаточно взять модель с теплоизоляцией и неповреждённой обшивкой. Морозильную камеру придётся убрать, иное свое оборудование аппарата можно оставить, если оно не мешает.

Горизонтальный

Алгоритм горизонтальной сборки довольно прост:

  1. Стандартные полки не понадобятся и их демонтируют.
  2. В дверце просверливают отверстие 5х5 сантиметров, через которое пропускают внутрь проводку терморегулятора. Сам прибор прикрепляют рядом на скотче.
  3. Для освещения устройства на внутренней стене ящика крепится лист фанеры. На него монтируют патроны для них. Достаточно четырёх лапочек по 100 Вт для нормального обогрева яиц.
  4. В фанерном листе также выполняется вентиляционное отверстие.
  5. Чтобы поддерживать в аппарате оптимальный уровень влажности, на его дно ставят таз с водой и уже над ним размещают лоток с яйцами.

Вертикальный

Если же инкубатор собирать вертикальным способом, то необходимо:

  1. Демонтировать полки, а имеющиеся в корпусе щели закрыть листом ДВП.
  2. В нём сверху требуется проделать два отверстия, в которые будет смонтирован терморегулятор с термометром.
  3. Каркас лотков выполняется из проволоки и металлического прутка. Они закрепляются рядами внутри холодильника над ёмкостью с водой.

Инкубатор с автоматическим переворотом

Такое устройство не намного дороже, чем с механическим переворотом лотков, но преимущество его существенно – в таком инкубаторе хозяину не надо постоянно находиться рядом, чтобы вовремя перевернуть яйца (а делать это нужно каждые 2-3 часа).

В инкубаторе-автомате лотки переворачиваются самостоятельно, птицеводу остается только выставить нужную программу на специальном таймере, который контролирует частоту переворота.

chertezh-1-povorot-yaits-500x333

Изготовление

Чтобы смастерить инкубатор-автомат, потребуется приобрести таймер для контроля переворота и блок терморегулятора. Также продаются специальные лотки с автоматическим переворотом, оснащенные рамками, куда устанавливаются ячейки с яйцами, блок питания и двигатель на тихом ходу, который создает плавное движение лотков.

В таких комплектах двигатель надо подключить к блоку питания, и ячейки проходят переворот на 90 градусов за 2 часа. Однако можно использовать и самодельные лотки, важно установить их без перекоса и закрепить подшипниковыми опорами или латунными втулками. Цепной привод можно использовать в качестве механизма поворота.

Наборы для автоматического инкубатора

Для тех, кто не считает себя техническим гением, и не сможет повторить монтаж автоматической системы даже по приложенной схеме, у нас есть интересная подсказка. Во многих сельскохозяйственных магазинах продаются наборы для автоматических инкубаторов, которые содержат в себе следующие обязательные элементы.

Лоток с ячейками для яиц, оснащенный двигателем для автоматического переворачивания, питающийся от сети в 220 В. Если купить несколько таких лотков, то каждый из них будет самостоятельно переворачиваться в корпусе холодильника, абсолютно не требуя вашего вмешательства.
Таймер, приводящий мотор в действие каждый заданный отрезок времени (например, каждые шесть часов).
Терморегулятор с датчиком и цифровой панелью. С его помощь вы всегда будете видеть, достаточно ли тепло будущим птенцам внутри своего первого жилища.

d5c62404a3f6303975bb6593ba1ea7a8

Обязательные составляющие набора для автоматического инкубатора

В зависимости от стоимости набора он дополняется вентиляционной системой, дополнительными лотками и т.д. В комплекте часто даются и дополнительные приспособления, полезные птицеводам, например, овоскоп, с помощью которого проверяют, продолжает ли развиваться плод внутри яйца.

Регулировка

После разогрева нашей механической наседки начнем регулировку. В первый день выставляем температуру на регуляторе 41 градус по Цельсию. Продержать её следует 12 часов – не меньше. За это время пройдет активация зародыша в яйце. Следующие десять дней температура внутри камеры должны быть ровно 39.5 градусов, влажность максимальной, а поток воздуха минимальный.

Тут пригодится наш самодельный фиксатор, с помощью которого мы каждые три часа будем переворачивать яйца. Вынимаем фиксатор положения и поворачиваем лотки. После прошедшего периода наступает новый – с 11-го до 19-го дня температура в инкубаторе должна быть 29 градусов по Цельсию, увеличенные поток воздуха и снижаем влажность до 50%. Потом настает финальный этап инкубации, который будет проходить 3 дня.

На этот период устанавливаем температуру так, чтобы ртутный столбец был на отметке в 38.5 градусов, влажность составляла 75%. Все наши вентиляционный трубки должны быть открыты на этой стадии. С 20-го по 22-й день начнут появляться цыплята.



Старый холодильник – новый инкубатор

Не стоит избавляться от старого холодильного оборудования, оно отлично подойдет для изготовления самодельного инкубатора, имея на руках чертежи. Тем более, конструкция готова к работе, нужно внести незначительные изменения.

Для удобства инкубационного процесса из холодильника удаляется морозильная камера. На это место устанавливаются 4 лампочки, имеющие мощность 100 Вт каждая. Для осуществления контроля над выращиванием молодняка можно сделать небольшие окошки в двери бывшего холодильника. Снизу также устанавливается 25 Вт лапочка. Над лапочкой крепят жестяную или стеклянную перегородку. Сверху устанавливаются емкости с водой и смоченная тряпочка, которая увеличивает испарение внутри инкубатора. Яичный лоток помещается выше, на одном с ним уровне размещается термометр, с его помощью можно отслеживать температуру внутри домашнего инкубатора.

Читайте также: Клетки для индюков своими руками + фото

При каких условиях происходит инкубация

Основное условие удачной инкубации яиц – поддержание оптимального соотношения температуры и влажности в месте искусственного «высиживания» яиц. Кроме того, в инкубаторе яйца должны находится не менее 20-21 дня, при этом расстояние между ними требуется выдерживать в 1 – 2 сантиметра. Такой зазор обеспечит хорошую вентиляцию, а также даст возможность поддерживать правильную температуру в устройстве во время его работы.

  • Заранее подготовленное яйцо размещают в лотках строго узким концом вниз, вертикально.
  • Сами лотки требуется установить под наклоном 45 градусов. Это нужно для облегчения их переворота. Если же яйца размещены горизонтально, придётся закладку постоянно перемещать, выполняя поворот на 180 градусов.
  • Вручную яйцо переворачивают не реже трёх раз в сутки каждые три часа. Если на приборе установлена система автоматического поворота, процедура повторяется каждый час.
  • В инкубаторе для успешного вывода птенцов необходимо создать отличную циркуляцию воздуха, удачной считается скорость циркуляции 5 м/с. Обеспечить её можно путём установка вентилятора.
  • Оптимальная температура вывода птенцов — 37,3 – 38,6 градусов.
  • Влажность в течение всего инкубационного периода меняется. Так при наклёвывании скорлупы яйца первым птенцом она должна быть в пределах 40 – 60%. Когда же вывод в самом разгаре, температура повышается до 80%. Перед началом отбора птенцов её снова снижают.

https://www.youtube.com/watch?v=LB-cgf2uEv4

Изготовить инкубатор из старого холодильника не представляет никаких сложностей. Если же возникнут некоторые затруднения, трудные моменты можно уточнить, изучив имеющиеся в интернете видеоинструкции. Также стоит послушаться совета опытного птицевода, уже собиравшего подобное устройство. При правильно выполненных работах такой инкубатор будет долгие годы служить вам, исправно выводя птицу различных пород.

Как сделать инкубатор из холодильника своими руками: пошаговая инструкция изготовления

like

Для искусственного разведения птицы в домашних условиях совсем не обязательно приобретать дорогостоящие приборы. Изготовленный своими руками инкубатор из старого холодильника вполне сможет заменить покупной. Самодельное устройство имеет много преимуществ и может быть сделано в нескольких вариантах. Давайте разберёмся, как правильно сделать инкубатор своими руками, и что для этого нужно.

Вертикальный инкубатор из холодильника с полуавтоматическим переворачиванием яиц

Эта разновидность инкубатора из холодильной установки воплощается в жизнь сложнее, чем предыдущие, однако, с ее помощью можно значительно сократить временные затраты на самостоятельное переворачивание яиц. Нет, инкубатор не станет делать его самостоятельно, однако, перевернуть ячейки впредь можно будет одним движением.

Принцип изготовления схож с предыдущим описанным способом, однако, есть существенные отличия в монтаже дополнительных механизмов. Придется затратить немного больше времени, но и полученный результат заставит вас испытать настоящее удовольствие.

f0a8eb9267f376e2d8efd99db7b7e081

Чертеж вертикального инкубатора из холодильника, направление циркуляции воздушных потоков

Материалы и инструменты

  • ненужный холодильник;
  • терморегуляционный элемент;
  • штифт;
  • лотки для яиц из пластика или металла;
  • оси, изготовленные из металла, 8-9 миллиметров в диаметре;
  • нагревательный элемент;Нагревательный элемент для инкубатора
  • маленький вентилятор, например, от системного блока компьютера;
  • стойки из металла, толщиной в 4-5 сантиметров;
  • трубки дыхательные, диаметром в 3 сантиметра;Дыхательные трубки
  • любой груз весом в 500 грамм;
  • винты;
  • емкость для воды, по типу кошачьего лотка;
  • планка с проделанными отверстиями, диаметром в 6 миллиметров;
  • подушки из резины;
  • электрические и обычные строительные инструменты.

Приступаем к постройке

Шаг 1.

Срезаем внутри секцию, отделяющую морозильную и холодильную камеры, если такая имеется в конструкции. Извлекаем изнутри все лишнее и заделываем щели, по аналогии с инструкциями для второго и первого способа.

Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками

Шаг 2.

Обрабатываем корпус будущего полуавтоматического инкубатора чистящими средствами и антисептиками, насухо вытираем и подготавливаем к установке основных деталей.

26d72b68f65fbaeb207c7d3b51c4d5ab

Вариант вертикального инкубатора из холодильника

Шаг 3.

Находим центр передней двери и задней стены холодильной установки и по этому уровню устанавливаем стойки, которые закрепляем в корпусе устройства с помощью саморезов по металлу. В стойках проделываем отверстия на уровне полок.

5c67cbe9fc97e71cd091382bf9e8173c

Саморезы по металлу

Шаг 4.

В каждый ячеистый лоток для яиц вставляем ось из металла, диаметр которой составит примерно 8-9 миллиметров. Обеими концами устанавливаем ость в стойки, получая ровные ряды ящиков между ними.

e3138ef47a8f4d993b424eb75ef3260d

Этап сбора вертикального инкубатора

Шаг 5.

Закрепляем на ящиках для яиц планку из металла, используя в качестве крепежа винты. Зазор должен составлять не менее двух миллиметров. С нижней стороны планки необходимо подвесить пятисотграммовый груз, в роли которого может выступить абсолютно любой тяжелый предмет. В свободную часть планки снизу крепится штифт, который играет роль предохранителя, не давая уйти во внутрь из-за давления подвешенного груза.

b65d972ac8b6dc850b053cab1aaa4a67

Крепление планки к лоткам, установка груза

В верхней части инкубатора планка проходит наружу корпуса. Для этого нужно высверлить щель в верхней части холодильника.

Шаг 6.

Устанавливаем дыхательные трубки в боковину холодильника, просверлив соответствующие отверстия в корпусе, вверху и внизу, каждый раз примерно на уровне третей части высоты.

Шаг 7.

Оборудуем освещение и тепло, установив на задней панели холодильника три лампы, мощностью примерно в 100 Ватт. Согласно схеме, подключаем к ним терморегуляторное устройство.

Установка элементов инкубатора из старого холодильника

Шаг 8.

Вентиляция в виде детали от компьютера или маленького бытового вентилятора устанавливается так, чтобы воздух в обязательном порядке проходил через нагревательные элементы.

69f3f3b79e325a2ba487f2b729d7dc9b

Бытовой вентилятор

Шаг 9.

Наполняем поддон водой и устанавливаем на дно инкубатора.

Все, полуавтоматический инкубатор готов! Чтобы перевернуть яйца, нужно лишь поднять планку вверх, а затем отпустить ее, закрепив штифтом в другую дырку. Во время осуществления этой процедуры, прикрепленные к ней лотки наклоняться в другую сторону, сменив положения зародыша внутри яйца, а также подставив другую сторону под нагрев. Так вы сэкономите уйму времени на ручном перекладывании яиц и получите качественное и здоровое пернатое потомство.

Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками

502df7dba2e8a713a2c16b5b4d4917de

Выведение птенцов в самодельном инкубаторе

Однако, все мы понимаем, что полуавтоматический инкубатор – еще не идеал. Поэтому советуем вам не принимать решение прежде, чем прочитаете следующую инструкцию, с помощью которой сможете изготовить полностью автоматический инкубатор!

Делаем инкубатор из холодильника с автоматическим устройством переворачивания яиц

Внимательно изучите этот оригинальный способ изготовления инкубатора из старого холодильника, который станет переворачивать яйца внутри себя автоматически. Тогда вам придется принимать лишь минимальное участие в искусственном насиживании яиц, заключающееся в:

  • закладке яиц;
  • заливе воды в поддон;
  • высаживании птенцов.
    Любительский чертеж самодельного инкубатора из холодильника

    Любительский чертеж самодельного инкубатора из холодильника

Нужные материалы и инструменты

Итак, для изготовления этого чудо-агрегата нам понадобятся:

  • старый холодильник;
  • рамка из алюминия или дерева;
  • стекло или прозрачная пластмасса;
  • герметик;
  • теплоотражающий материал;
  • мотор от небольшого устройства (например, от автоматической барбекюшницы);
  • велосипедные цепные звездочки;
  • металлические решетки;
  • таймеры для двигателя;
  • штифт;
  • термостат;
  • 4 лампы нагрева мощностью до 100 Ватт;
  • вентилятор от персонального компьютера.
  • строительные инструменты.
    Лотки для яиц с автоматическим переворотом

    Лотки для яиц с автоматическим переворотом

Строим агрегат

Шаг 1.

Моем холодильник и удаляем из него все лишнее. Поскольку в этой разновидности самодельного инкубатора нагревательные элементы будут находиться на уровне морозильной камеры, выпиливаем в отделяющем ее от основного холодильного блока пластиковом сегменте четыре отверстия, равных по диаметру небольшим вентиляторам, удаляем все полки, ячейки, решетки и другие комплектующие к холодильнику.

Каким получится инкубатор

Каким получится инкубатор

Шаг 2.

Проделываем окно в передней части холодильника снизу. Оно может быть любых размеров, каких вам хочется. Выпилите необходимого размера отверстие в холодильнике и обработайте места разреза.

Шаг 3.

Установите в вырезанное отверстие рамку из алюминия или дерева, лучше отдать предпочтение первому материалу, так как он более долговечен. Одновременно установите внутрь рамы стекло или пластмассовую пластину. Замажьте щели стыков герметиком, чтобы предотвратить прохождение холодного воздуха сквозь щели внутрь инкубатора. Окно готово. Теперь вы можете наблюдать за тем, что происходит с яйцами во время инкубационного процесса, не открывая двери холодильника и не нарушая микроклимат.

Шаг 4.

Утеплите переднюю поверхность холодильника теплоотражающим материалом, особенно тщательно вокруг самодельного окна. Подойдет фольгированная изоляция. Это нужно для того, чтобы тепло, производимое лампами, не проходило сквозь тонкие части корпуса наружу, а отражалось вовнутрь.

Утеплите изнутри отдельные части холодильника с помощью теплоотражающего материала

Утеплите изнутри отдельные части холодильника с помощью теплоотражающего материала

Шаг 5.

Мастерим металлический каркас для установки решеток, на которые позже поставим лотки с яйцами. Для этого свариваем между собой тонкие профильные трубы и прикручиваем их ко дну холодильника. Друг над другом закрепляем металлические решетки.

Шаг 6.

Мастерим механизм, отвечающий за переворачивание. Роль моторного привода играют детали от обычного велосипеда – звездочки цепной передачи. Они крепятся к металлическому листу, приваренному к боковой части профильного каркаса устройства. Ведомая звездочка привода приваривается с наружной стороны листа, ведущая устанавливается на штифт.

В качестве элементов, подающих в систему электроэнергию, будут выступать концевые выключатели. Как только устройство достигнет крайнего положения, питание перестанет поступать, и работа системы прекратится.

Приводится в движение мотор с помощью пары таймеров, установленных так, чтобы работа возобновлялась через каждые 6 часов.

Мотор приводится в движение каждые шесть часов с помощью двух таймеров

Мотор приводится в движение каждые шесть часов с помощью двух таймеров

Шаг 7.

Установка термостата производится на уровне одной третьей части от всей высоты холодильника. Он монтируется и закрепляется в корпусе. Нагревающие элементы в виде ламп устанавливают на месте бывшей морозильной камеры. Выключение и выключение нагрева производится с помощью регулятора на реле.

Шаг 8.

Вентиляцию ставим следующим образом. В заранее выпиленные нами отверстия в пластиковом сегменте, отделяющим морозильную камеру от холодильной, устанавливаем подключенные к электричеству вентиляторы и закрепляем их на поверхности клейкой лентой из металла.

Электрическая схема сети внутри вертикального инкубатора

Электрическая схема сети внутри вертикального инкубатора

Итак, наш автоматический инкубатор готов! Теперь вы можете расслабиться и по-настоящему насладиться процессом разведения птицы!

Как сделать ячейку для яиц самостоятельно

Проще всего именно купить пластиковые ячеистые лотки, так как они рассчитаны на инкубатор и тратить время на их изготовление не придется.

Схема самостоятельного изготовления сетки под яйца

Однако, если вы решите сделать их самостоятельно, вам понадобятся следующие материалы:

  • ячеистая сетка из металла;
  • деревянные бруски, 4 штуки;
  • два деревянных уголка;
  • гвозди.

Какого размера будет полотно сетки, зависит от размера холодильного устройства, выбранного вами в качестве основы для будущего инкубатора. Однако, существуют рекомендации, касающиеся размеров ячеек металлической сетки, в зависимости от того, какая разновидность птиц выводится внутри устройства. Предлагаем вам ознакомиться с ними в таблице ниже.

для гусиных яицдля перепелиных яицдля куриных яиц

размер ячейки 7,5х8,6 миллиметров 3,5х4,5 миллиметра 6,7х7,5 миллиметров

Как видите, величина ячейки меняется в зависимости от величины будущего яйца, которое устанавливается внутрь.

Приступаем к самостоятельному изготовлению ячеек

  1. Измерив внутренний периметр холодильника, соединяем имеющиеся бруски небольшой толщины в рамку, закрепляя места стыков гвоздями.
  2. На получившуюся рамку с нижней части натягиваем сетку, так, чтобы сидела туго и не прогибалась. Закрепляем сетку с помощью гвоздей.
  3. Накладываем с каждой стороны корзинки для яиц уголки и крепим их с помощью клея и саморезов для дерева.

Самодельный лоток для яиц

Самодельный лоток для яиц

Если не знаете, как измерить периметр нутра холодильника, просто соберите рамку поверх решеток, которые прежде удалили за ненадобностью, ведь ставить корзинки вы будете именно на их место.

Представляем таблицу плюсов и минусов самостоятельного изготовления ячеек:

ДостоинстваНедостатки

  • серьезная экономия на покупке специализированных ячеек;
  • возможность самостоятельного изготовления из подручных материалов;
  • простота использования и установки;
  • легкость очистки ячеек.
  • стирание и провисание сетки с течением времени;
  • постепенное ослабевание креплений ячейки в связи с высокой влажностью воздуха;
  • быстрое деформирование деревянных рамок;
  • если сетка натянута слишком туго, она может лопнуть и яйца повредятся.

Лоток для инкубатора из дерева

Лоток для инкубатора из дерева

Как видите, предпочтение лучше отдать покупному ящику из пластмассы. Однако, если вы все же приверженец полностью самостоятельному изготовлению инкубатора, замените все деревянные элементы в конструкции самодельной ячейки на металлические прутья или трубки, а гвозди – на сварочный аппарат, чтобы максимально нивелировать негативные последствия влажности внутри инкубатора и продлить срок службы изготовленной детали.

Интересный совет: если у вас много картонных ячеек для яиц, используйте их внутри инкубатора, устанавливая на полки из железной решетки. Да, такие ячейки часто придется выбрасывать и вставлять новые, зато это по-настоящему удобный вариант на первое время.

Инкубатор из б/у холодильника

8376e0cf807611ff2353024819137683

Если нет желания покупать инкубатор, но в хозяйстве имеется старый холодильник, то ему можно дать новую жизни. В бывшем хранилище продуктов идеально поддерживается заданная температура, чему способствую стенки холодильника, имеющие термоизолирующие свойства.

На месте полок очень просто размести лотки с яйцами, а благодаря крепежным пазам по внутренним стенкам камеры равномерно распределяются все закладки продукции по высоте машины. Объемов холодильника хватает на установку снизу емкостей для воды при помощи которой регулируется поддержание влажности.

Система вентилирования

7f8ec599f3d99c779a65b35cd6e1b5ae

Любой инкубатор должен быть оснащен хотя бы самой простой вентиляционной системой. Она будет осуществлять воздухообмен внутри машины, способствовать поддержанию температурного режима и регулировать влажность для создания идеальных условий подходящих для выведения птенцов.

Оптимальная скорость проветривания 5м/сек, а перемещать воздушную массу должен вентилятор. Сверху и снизу холодильника проделывают (сверлят) отверстия для воздуха.

Для предупреждения попадания воздуха под обшивку, отверстия снабжаются пластиковыми или металлическими трубочками, имеющими нужный диаметр. При частичном или полном перекрытии которых регулируется вентиляция.

Монтаж обогревательной системы и подбор терморегулятора

1a533e59af86e9da532ca956fe5a193c

Самый простой метод обогреть внутреннюю камеру это задействовать лампы накаливания (4 штуки 25Вт, 2 штуки 40Вт). Лампы равномерно распределяют снизу и сверху машины

При установке осветительных приборов снизу важно помнить о том, что они не должны быть помехой для лотков с водой

Немаловажной частью инкубатора является терморегулятор они бывают трех видов:

  • биметаллические пластины;
  • термометр имеющий ртутную основу и электрод;
  • барометрический датчик.

С помощью первого замыкается электрическая цепь, как только будет достигнута нужная температура, при помощи второго идет отключение обогрева, третий замыкает цепь, как только возникнет чрезмерное давление.

Механизм переворачивания яиц

49678c1a498e7dc29c56ce5012e3236b

В процессе инкубации яйца обязательно должны переворачиваться несколько раз в день. В природных условиях данная функция выполняется курицей, здесь же необходимо действие специального механизма.

Работа выполняется за счет электрического мотора, приводящего в рабочее состояние шток, передающий двигательный импульс на яичный лоток. Для создания такого механизма нужно:

  • снизу камеры сделать редуктор;
  • смастерить раму из дерева, которая будет держать лотки. Крепеж осуществляется таким образом, чтобы лотки наклонялись на 60° к дверце и настолько же в обратном направлении;
  • редуктор должен быть прочно зафиксирован;
  • соединить с электрическим двигателем шток подсоединенный к яичному лотку.

Последовательность действий

26939eab517b98b10ddb7bd6ddbf0cb5

Осталось более подробно поговорить о том, как переоборудовать холодильник в инкубатор:

  1. Потолок агрегата снабжается отверстиям куда будут вставлены лампы для обогрева и сквозными дырками для вентиляции.
  2. Снизу сверлят не меньше 3 отверстий, имеющих диаметр 1,5 см.
  3. Чтобы лучше сохранять тепло, рекомендуется отделка стенок холодильника пенопластом.
  4. На наружную часть крепят терморегулятор, а внутреннюю снабжают датчиком;
  5. Чтобы организовать циркуляцию воздушных масс, рядом с лампочками (сверху) крепят вентиляторы в количестве 1 – 2 штук (подойдут и компьютерные);
  6. В двери бывшего холодильнику вырезают небольшое окошко – смотровое и закрывают его стеклом, можно использовать прозрачный пластик.

Изготовление устройства из коробки

Рассмотрим вопрос, как сделать инкубатор из коробки. Этот вариант будет самым дешевым из предложенных, изготовление займет несколько часов. Картон является непрочным материалом, но, в то же время, он хорошо удерживает тепло и с ним легко работать.

4-300x176

Инкубатор из коробки

к содержанию ↑

Расходные материалы

Рассмотрим подробнее, как сделать инкубатор для яиц из картонной коробки. Прежде всего, вы должны понимать, что сделать его вместимостью более чем на 60 яиц будет крайне сложно. Из-за компактных размеров необходимость в автоперевороте отпадает.

Что вам потребуется:

  • Деревянное основание (дно) – можно приобрести бесплатно.
  • Лоток для яиц – не более 300 рублей.

8-300x225

Решетка

  • Лампы накаливания. Не более двух ламп мощностью 25 Вт – стоимость одной лампы от 30 рублей.
  • Коробка, которая будет использоваться в роли крышки – бесплатно.
  • Термометр – около 200 рублей.

10-300x300

Термометр

к содержанию ↑

Инструкция по сборке

На деревянное основание нужно уложить лоток. Самый экономный вариант лотка – это обычная деревянная упаковка для яиц. Также вы можете сделать лоток из прикрепленных к основанию в виде сетки электродов на 4 мм. В центре крышки делается два отверстия. Одно для вентиляции, а другое для термометра.

9-300x176

Готовая конструкция

к содержанию ↑

Виды инкубаторов и наиболее общие правила их изготовления

Важной положительной особенностью домашнего изготовления инкубаторов по индивидуальным проектам является то, что их можно делать из самых разных подсобных материалов и уже побывавших в употреблении конструкций. Разумеется, только из тех, которые соответствуют строгим санитарным требованиям эффективного и здорового разведения птичьего молодняка

Вместе с тем, достаточно распространенная практика производства самими птицеводами-частниками таких устройств показывает, что выбирают, как правило, вариант из четырех самых популярных разновидностей самодельных инкубаторов.

  1. Изделия из старого неработающего холодильника.
  2. Изделия из картонного короба.
  3. Инкубатор из пенопластовых листов.
  4. Инкубатор из фанеры (деревянных досок).

Впрочем, «самодельный» статус компактных инкубаторов позволяет расширить этот перечень, давая возможность любому птицеводу проявить всю свою техническую фантазию и смекалку. Заметим,что большое значение имеет правильный выбор габаритов будущего инкубатора. При этом следует четко учитывать ряд факторов, прежде всего, планируемый объем закладки яиц и точки монтажа ламп для обогрева инкубационной камеры.

Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками
Как сделать надежный и простой инкубатор из холодильника своими руками

Размер инкубатора

Для успешного качественного изготовления инкубационного приспособления его размеры должны быть рассчитаны (запланированы) заранее. Между тем, указанный параметр зависит от объемов производства, на которые нацелен птицевод, и от количества яиц, закладываемых в инкубатор за один раз. Причем второй фактор является решающим.

Инкубатор средних габаритов (длина – 450-470 мм, ширина – 300-400 мм) вмещает следующее, примерное количество яиц:

  • гусиных – до 40 шт.;
  • утиных (индюшиных) – 55 шт.;
  • куриных – 70 шт.;
  • перепелиных – 200 шт.

Кроме того, на габариты устройства влияют тип нагревательной системы и место закрепления ламп накаливания. Немаловажным для определения размеров является и материал, из которого предполагается делать аппарат.

Как определить оптимальный размер инкубатора?

  • чтобы максимально точно выполнить проектную подготовку, понадобятся чертежи с заданными размерами. Для наглядного примера ниже приведен вариант чертежа изделия, которое отличается относительно небольшим объемом (на 45 яиц), длиной 40 см и шириной 25 см;
  • при расчете оптимальных размеров инкубатора надо иметь в виду, что на расстоянии в 2 см от яйца термометр должен показывать 37,3 — 38,6 градуса Цельсия;
  • чаще всего птицеводы в своем домашнем хозяйстве делают устройства, предназначенные для вывода птичьего молодняка, которые рассчитаны на закладку до 100 яиц. При этом ячейки под яйца делают диаметром 45 мм и глубиной 60-80 мм;
  • в результате получается конструкция размером приблизительно 60х60 см и весом около 3 кг. Кстати, ее можно сделать достаточно универсальной. Для этого предусматриваются сменные лотки-решетки с ячейками разных размеров, благодаря чему при желании один и тот же инкубатор легко переоборудуется для размещения не только куриных, но и утиных, гусиных, индюшачьих и перепелиных яиц.

Для точного расчета габаритов можно воспользоваться следующей таблицей:

при выборе заготовок любой из подходящих для инкубатора материалов должен иметь сухую, очищенную от грязи, красителей и жиров поверхность, не зараженную плесенью (грибком);
независимо от материала, сборку и обшивку каркаса следует делать так, чтобы в дальнейшем не было утечек тепла из камеры

Для этого, прежде всего, все возможные щели тщательно заделываются герметиком;

важно заранее предусмотреть в инкубаторе место под ванночки для воды (с ее помощью будет поддерживаться оптимальный уровень влажности);

достаточный обогрев внутри конструкции обеспечивают 4-5 ламп мощностью по 25 Вт каждая. Для равномерного распространения тепла по камере одну из лампочек рекомендуется разместить в нижней части инкубатора;
инкубатор должен иметь несколько вытяжных отверстий;
контроль инкубационного процесса невозможен без хорошего термометра и смотрового окошка, вмонтированного в верхнюю стенку устройства.

Изготовление каркаса, основания и верхней части инкубатора

После того как все необходимые элементы будущего инкубатора для перепелов подготовлены, а из холодильника убрано все лишнее, можно приступать к изготовлению каркаса. Как правило, для этого используется упаковка от телевизора. Для того чтобы укрепить каркас потребуется арматура. Потребуется провести установку патронов, к которым будут крепиться лампочки. При выборе ламп необходимо отдавать предпочтение тем, мощность которых не слишком высока. Благодаря правильному выбору ламп в камере изготовленного в домашних условиях инкубатора для перепелиных яиц, будет достигнута и выдержана требующаяся температура и уровень влажности.

В качестве увлажнителя воздуха в самодельной конструкции будут использованы емкости с водой. При конструировании такого инкубатора необходимо соблюдать некоторые пропорции, в частности, расстояние между помещенным в камеру материалом и лампами. Составлять оно должно в среднем 19 сантиметров. Что касается расстояния между решетками в инкубационной камере, то оно должно быть не менее 15 сантиметров.

Для удобства в контроле температуры в камере и минимизации расходов прекрасно подойдет простой ртутный градусник. Обеспечить должную вентиляцию в камере, а также контроль температурного режима поможет небольшое отверстие вверху холодильника, ориентировочные размеры которого составляют 8 на 12 сантиметров.

Правильно изготовленное основание камеры позволяет обеспечить должный уровень вентиляции, что крайне важно для дозревания яиц перепелов, и для предотвращения их гибели. Для этого необходимо основание конструкции оформить так, дабы в нем прослеживались 3 небольшие отверстия, примерные размеры которых составляют 1,5 на 1,5 сантиметра.. Для того чтобы поместить в домашний инкубатор яйца перепелов потребуются решетки с мелким сечением

Правильная закладка, при которой между перепелиными яйцами остается промежуток, за один инкубационный период предусматривает помещение в камеру порядка 200 штук яиц. Для того чтобы обеспечить максимальную выводимость перепелов, и облегчить процесс проклевывания птенцами скорлупы, необходимо все время поддерживать требующийся уровень влажности, для достижения которого потребуется всего лишь 150 мл воды в сутки.

Для того чтобы поместить в домашний инкубатор яйца перепелов потребуются решетки с мелким сечением. Правильная закладка, при которой между перепелиными яйцами остается промежуток, за один инкубационный период предусматривает помещение в камеру порядка 200 штук яиц. Для того чтобы обеспечить максимальную выводимость перепелов, и облегчить процесс проклевывания птенцами скорлупы, необходимо все время поддерживать требующийся уровень влажности, для достижения которого потребуется всего лишь 150 мл воды в сутки.

В самодельном инкубаторе яйца, помещенные на решетки, переворачиваются вручную. В это время кроме переворота материала, происходит его охлаждение, длительностью не более 3 минут. Оформление верхнего корпуса предусматривает обтягивание его плотной сеткой, а также установка дополнительных 2 ламп, рабочая мощность которых составляет 40 Вт.

1bf63f80f688c020cfbd8b316d6f40b3

Высокую выводимость заложенных в камеру яиц обеспечивает правильный температурный режим, уровень влажности и своевременный переворот. Осуществлять переворот яиц требуется трижды в сутки. А для того чтобы удостовериться в том, что собранная в домашних условиях конструкция исправно работает, перед закладкой яиц, ее рекомендуется испытать в течение нескольких дней.

Источники
  • http://russkie-perepela.ru/inkubator-iz-holodilnika-svoimi-rukami-instrukcia/
  • http://ingener-pto.ru/2019/12/12/inkubator-iz-holodilnika-svoimi-rukami-instrukcija/
  • http://ZooVet48.ru/ptica/kak-sdelat-inkubator-iz-holodilnika.html
  • http://FarmCraft.su/krolikovodstvo/kak-sdelat-inkubator-iz-starogo-holodilnika.html
  • http://zooon.ru/kury/inkubator-iz-holodilnika-masterim-svoimi-rukami.html
  • http://selo-exp.com/kury/inkubator-iz-xolodilnika.html
  • http://1inkubator.ru/obshhaya/inkubator-svoimi-rukami.html
  • http://prokyr.ru/inkubator/iz-starogo-holodilnika-2285/

Всё о доме и саде
Добавить комментарий
