Гидроцилиндр для теплицы — установка и лучшие бренды (85 фото)

Конструкция и принцип действия

Гидроцилиндр состоит из гидравлического двигателя возвратно-поступательного типа. В корпусе устройства размещаются поршень и шток.

Поршень начинает двигаться за счёт поступления в корпус воздуха или технического масла. За ним начинает свое движение шток. Именно он является основной рабочей частью данного устройства.

Гидроцилиндры применяют в разных механизмах. Все, наверное, слышали о гидравлическом домкрате. Это и есть гидроцилиндр.

Таким образом, чтобы гидроцилиндр начал работать, на его поршень нужно оказать давление. Это достигается посредством насоса.

В тепличных гидроцилиндрах насоса нет и им не нужно использовать стороннюю энергию.

В тепличных сооружениях гидроцилиндр применяют, чтобы снизить температуру, поэтому для его конструкции инженеры успешно использовали следующий физический закон: материалы при нагреве увеличивают свой объём.

Корпус гидроцилиндра заполняют специальной жидкостью. При невысоких температурных показателях внутреннее давление в устройстве остается минимальным, а шток задвинутым.

Стоит температуре начать подниматься, в корпусе гидроцилиндра происходит расширение жидкости и, как следствие, повышение давления. Поршень приходит в движение и выдвигает шток.

Прикрепив устройство в подходящей части теплицы и соединив шток с форточкой, получим следующее: двигаясь, шток будет способствовать её открытию.

Снижение температуры в теплице приведет к снижению температуры внутри корпуса гидроцилиндра и уменьшению объёма жидкости в нем. Поршень займет исходную позицию, а шток, перемещаясь, захлопнет фрамугу.

Установка гидроцилиндра

Последний этап для любого из трех устройств – установка. Гидроцилиндры рекомендуют подвесить под потолок, ведь именно там собирается теплый воздух. Прибор должен быть защищен от прямых солнечных лучей, иначе перегретый аппарат откроет форточку, а растениям, находящимся внизу, будет холодно. Защитить гидроцилиндр можно фольгой или любым другим материалом, отражающим солнечные лучи.

Установка гидроцилиндра на форточку

Шток можно установить по-разному. Например, прибить его к деревянной раме. Но тогда вы уже не откроете форточку вручную. Или просто плотно подставить под фрамугу.

Автоматическую систему проветривания, основной элемент которой – гидроцилиндр, легко сделать своими руками. И тогда овощам, ягодам, зелени или цветам в теплице не будет жарко даже в самое знойное лето.

Соединительный шланг и пружина

В качестве соединительного элемента системы можно использовать автомобильный тормозной шланг. Опять же, особых требований к нему не предъявляется – важно, чтобы резьба сошлась. В зависимости от характеристик шланга нарезается соответствующая резьба на бачке и цилиндре. Оптимальные параметры – высота 1 см с шагом примерно в 1,25 см. Самодельные гидроцилиндры для проветривания теплиц из амортизаторов способны выдерживать нагрузку в 100 кг. Этого хватит не только на обслуживание форточки, но и на всю конструкцию теплицы. Проблема лишь в том, что самостоятельное возвращение штока в первоначальное положение невозможно – система подсасывает воздух по уплотнителям. Поэтому и нужна пружина, особенно если фрамуга имеет недостаточный вес.

Пружина должна справляться с весом как минимум на 5 кг, чтобы на штоке выполнялось обратное давление. Поскольку баланс фрамуги регулируется по массе, можно использовать стандартную дверную пружину. С ее помощью возможно обслуживание нескольких секций с параметрами 1х2 м. Для упрощения конструкции форточки объединяются в единую систему, работу которой будет обеспечивать гидроцилиндр для теплицы с достаточной тягой. Сами створки желательно проектировать так, чтобы вентиляция выполнялась с верхней части, поскольку с этой стороны собирается горячий воздух.

Какую жидкость использовать?

Для гидроцилиндра подходит любая жидкость, но оптимальным вариантом будет масло. Многие ошибочно полагают, что эфир или спирт повышают эффективность работы механизма, но на деле это не так. Вполне достаточно обычного автомобильного масла, в том числе отработки из двигателя. Простейший гидроцилиндр для теплицы своими руками можно заполнить и промывочным составом. Если под рукой не оказалось соответствующей жидкости и приходится идти в магазин, то масляные средства типа М8 подойдут и по цене, и по характеристикам.

Гидроцилиндр из запчастей для машины

Для вертикальных форточек идеально подойдет механизм, собранный из подручных материалов. Он способен поднимать даже самые тяжелые рамы, главное, чтобы окна распахивались по горизонтальной оси. Для его создания нужно усовершенствовать автомобильный газовый поршень.

Вам понадобятся:

• сам гидроцилиндр. Его роль могут сыграть упоры для багажника «Москвича», «Нивы», «Жигулей» (модели ВАЗ 2108, 2109) или гидроцилиндры от грузовиков, поднимающие кабину;
• эпоксидный клей;
• дрель.

Гидроцилиндр для теплицы из автомобильного упора
Этапы работы:

Читайте также:  Разбираемся в ассортименте абразивов для шлифовальных машинок: шлифовальная и наждачная лента

1. В дне упора сверлим отверстие. Будьте осторожны, выполняйте работу в очках. Газ, вырвавшийся из отверстия, может занести в глаза какую-нибудь стружку.
2. Используя сверло большого диаметра, увеличиваем отверстие до 9 мм.
3. Надавливаем на шток и задвигаем его в цилиндр так, чтобы поршень остался на расстоянии 30-35 см. до отверстия.
4. Полученную полость обезжириваем растворителем.
5. После полного высыхания полости готовим к работе эпоксидный клей.
6. Для большего удобства цилиндр нужно закрепить в тисках отверстием вверх.
7. Поршень нужно смазать маслом так, чтобы оно не коснулось обезжиренных стенок.
8. Теперь создаем клеевую пробку. Заливаем клей в полость так, чтобы он полностью закрыл отверстие.
9. После высыхания клея поршень нужно отодвинуть, потянув за шток. Так как он смазан маслом, он не должен приклеиться.
10. На том же месте, только уже в клее, сверлим отверстие диаметра 9 мм.
11. Нарезаем в нем резьбу с шагом 1,25 при помощи метчика М10.
12. Готовое устройство укрепляем под окном так, чтобы шток при выдвижении поднимал фрамугу.

Изготавливаем ресивер

Для того чтобы наша система работала как надо, нам потребуется ресивер для воздуха.

В данном случае, чем больший объем ресивера мы будем использовать, тем лучшего эффекта добьемся.

• Для ресивера подойдет любая тонкостенная емкость. Можно использовать старые емкости от краски или обычную 20 литровую канистру.
• Если вы будете использовать канистру, проследите за тем, чтобы крышка закрывалась герметично.
• В имеющейся емкости необходимо установить два патрубка, подходящих под шланг гидроцилиндра.
• С помощью первого патрубка мы соединим ресивер с гидроцилиндром, а второй будет исполнять роль регулятора.
• Патрубки должны быть соединены полностью герметично. Для этого можно использовать эпоксидный клей или любой другой удобный вам способ.

Изготавливаем гидроцилиндр для теплицы своими руками

Несмотря на достаточно сложное устройство тепличного гидроцилиндра, его вполне реально сделать собственноручно. Самым простым гидроцилиндром считается пневматический.

Материалы

Для его создания вам понадобятся следующие материалы:

• лист жести (можно использовать поликарбонат);
• пеноплекс;
• скотч;
• брус;
• камера от мяча;
• медицинская система;
• банка от краски или канистра 20 л;
• патрубки.

Из чего делать гидроцилиндр?

Для этой цели обычно используют пневматический амортизатор от автомобиля, который устанавливается на капот или заднюю дверь. Особых требований к техническому состоянию механизма не предъявляется – главное, чтобы в нем было давление. Это можно проверить по работающему штоку. Даже гидроцилиндр для теплицы из амортизатора от старого автомобиля способен проработать несколько лет, что является неплохим результатом, если учесть интенсивность эксплуатации.

На окончании цилиндра необходимо обрезать шарик таким образом, чтобы осталось как можно больше длины держателя. Затем цилиндр зажимается с помощью тисков, но делать это нужно через торцы, чтобы сам рабочий элемент не повредился. В надежно зафиксированном цилиндре сверлом проделывается 3-миллиметровое отверстие. В момент образования отверстия в пеньке под действием давления начнет выходить воздух. Возможен небольшой «пшик» и не исключен риск попадания стружки в глаза – на этот случай необходимо изначально подготовить очки или маску. После нарезания резьбы в пеньке гидроцилиндр для теплиц будет готов. Далее на пеньке формируется резьба. Как видно, все операции проводятся исключительно с наружными поверхностями амортизатора, поэтому нет необходимости проникать в его внутреннее устройство.

Преимущества и недостатки

Среди достоинств, которыми обладает гидроцилиндр, используемый для обеспечения проветривания тепличных помещений в автоматическом режиме, следует выделить следующие.

• Для эксплуатации такого устройства не требуется его подключение к сети электропитания.
• Несложная конструктивная схема позволяет достаточно легко изготовить гидроцилиндр для теплицы своими руками.
• Такое устройство не нуждается в постоянном техническом обслуживании.

Автоматическая система проветривания на базе гидроцилиндра, несмотря на некоторые недостатки, довольно часто используется в личных теплицах

Естественно, есть у такого устройства для автоматического проветривания теплиц и недостатки.

• При установке такого устройства на оконную раму, которая вращается на вертикальной оси, необходимо дополнительно использовать возвратную пружину, так как такая рама при уменьшении объема рабочей жидкости в гидроцилиндре не опустится под собственным весом.
• При резком снижении температуры воздуха вне тепличного помещения гидроцилиндр не закроет оконную раму в тот же момент, это произойдет только через 15–20 минут, когда остынет масло в его рабочей камере.

Поэтапное выполнение работ

Изготавливаем из жести цилиндр диаметром 20 см и длиной 30-35 см. Скрепляем его скотчем.

Делаем заглушки из пеноплекса. Для этого вырезаем из него два круга, диаметром равным диаметру цилиндра. Один используем для заглушки, а второй – как направляющую для штока.

Делаем поршень из пеноплекса. Его размеры должны позволять ему свободно перемещаться в цилиндре.

Изготовляем шток длиной 50 см и диаметром 40 мм. Для него можно использовать дерево. Выструганный шток необходимо тщательно зашкурить наждачкой и обработать защитным составом. Вместо дерева можно использовать кусок водопроводной трубы диаметром 32 мм.

По центру заглушек делаем отверстия: одно диаметром 1 см, а размер второго должен позволять штоку беспрепятственно скользить в нём.

Собираем цилиндр. Для этого с одной стороны жёстко крепим заглушку с отверстием 10 мм. Герметично соединяем камеру от мяча с медицинской системой, которая будет выполнять роль шланга. Помещаем все в цилиндр, просунув шланг через отверстие заглушки.

Затем соединяем поршень и шток таким образом, чтобы последний находился строго по центру поршня. Вставляем поршень в цилиндр, прижимая им камеру от мяча. Ныне, при накачивании камеры, поршень начнёт передвигаться и перемещать шток.

Чтобы движение штока имело одну направленность, устанавливаем направляющую.

Для этого просовываем его в расположенное на направляющей отверстие и крепим ее к цилиндру. Делаем ресивер из банки из-под краски и патрубков.

Завершаем сборку регулятора и проводим его испытания. Для этого соединяем друг с другом шланг цилиндра и один из патрубков ресивера. На второй патрубок крепим отрезок шланга длиной 10-15 см. Калибруем устройство.

Гидроцилиндр поможет автоматизировать процесс тепличной вентиляции, ведь проветривание теплицы очень важно для выращиваемых в ней растений. Его достаточно легко можно сделать своими руками. Надеемся, что эта статья поможет вам в этом.

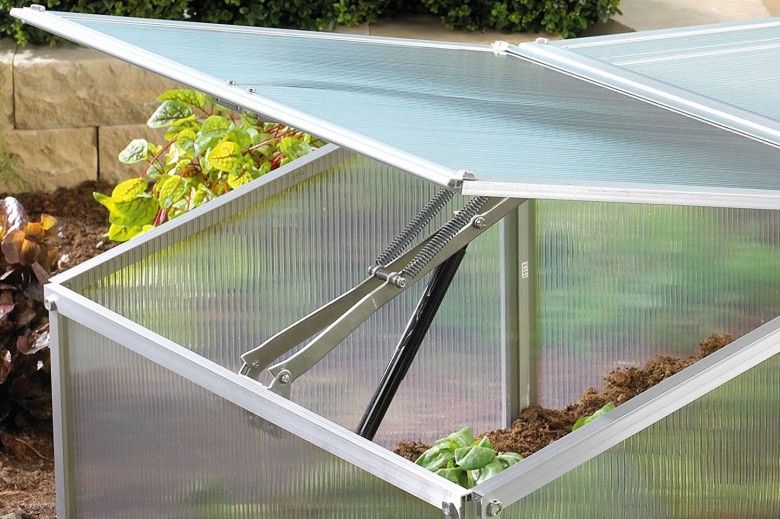

Автоматическая форточка с использованием гидроцилиндра

Важно! Прежде чем устанавливать устройство, следует убедиться, что форточка в теплице легко открывается.
Чтобы установить гидроцилиндр для теплиц своими руками понадобятся следующие инструменты:

• электродрель или шуруповерт;
• саморезы или шурупы;
• гидроцилиндр.

Этапы монтажа:

1. Гидроцилиндр одной лапой крепится к тепличному каркасу.
2. Вторая лапа прибора закрепляется на раме форточки.

Если диаметр штока и объем цилиндра рассчитаны правильно, высота выдвижения штока будет достигать 40 см при изменении температуры жидкости от +10 до +30 градусов. Этого обычно бывает достаточно для открытия фрамуги.

Сборка гидроцилиндра

Когда все элементы готовы по отдельности, можно приступать к сборке. В первую очередь с помощью медицинского шприца в амортизатор заливается жидкость. Можно использовать и воронку, доливая масло до краев. После этого нужно дать выйти пузырькам с воздухом наружу – это произойдет в течение нескольких часов. Далее гидроцилиндр для теплицы соединяется со шлангом путем закручивания. Шток вдавливается так, чтобы масло вышло по шлангу и выпустило воздух. С точки зрения конструкционной целесообразности воздух не должен оставаться в устройстве, однако полностью без пузырьков лучше не оставлять систему, иначе возникнет риск разрыва цилиндра. Воздух будет выполнять функцию демпфера и сжиматься по мере выдвижения штока.

Рассчитаем элементы конструкции.

Для открывания теплицы, шток газлифта диаметром 8мм, перемещающийся на 15см, вытесняет объём жидкости:

ΔV=πD 2 /4хl = 3,1415 х 0,8 2 /4 х 15 = 7,54 см 3 .

Чтобы обеспечить полученное изменение объёма рабочей жидкости с коэффициентом объёмного теплового расширения k=0,0008 при изменении температуры на 10 О С, необходим общий объём рабочей жидкости, равный:

Предлагаем ознакомиться Пятна от силиконового чехла

V=ΔV / k / (t1-t2) = 7,54 / 0,0008 / 10 = 942 см 3 (0,942 литра.)

Чтобы обеспечить быстрое реагирование автомата проветривания на изменение температуры, используем в качестве ёмкости для масла обычную водогазопроводную трубу ДУ-25 длиной 2 метра , имеющую достаточно большую поверхность для теплопередачи.

Внутренний объём трубы составит:

V=П D 2 /4 х L = 3,1415 х 2,5 х 2 /4 х 200 = 982 см 3

Для установки заливного крана (сверху), газлифта (снизу), труба должна иметь с обеих сторон внутреннюю трубную резьбу 1”.

Для перехода с внутренней резьбы трубы (в нашем случае 1”) на резьбу крана 1/2“ используем стандартный ниппель (фото 2) с вклеенным в него доработанным газлифтом.

Гидроцилиндр из офисного стула

Если вы не можете приобрести автомобильный поршень, то вместо него можно использовать поршень, поднимающий и опускающий сиденье офисного или компьютерного стула. С одной стороны агрегата будет пластиковый шток от клапана, с другой – металлический.

Совет. Для того, чтобы избавиться от металлических стружек, возникших в процессе переделки, нужно промыть все детали в бензине.

Собирается гидроцилиндр по тому же принципу, что и предыдущий вариант.

Вам понадобятся:

• подъемный цилиндр от стула;
• инструменты.

Как пользоваться покупными гидрозатворами на банку – инструкция

Приобрести фабричные гидрозатворы для брожения вина можно как в специализированных магазинах, так и через интернет. Выпускаются приспособления нескольких типов.

Двухкамерный затвор состоит из изогнутой трубки имеющей два утолщения. В них заливается вода. На конце имеется резиновое уплотнение для обеспечения герметизации гидрозатвора.

Производители предлагают и разборную конструкцию, состоящую из двух элементов, вставляющихся по принципу – меньшую камеру в большую. Использование покупных гидрозатворов даёт хорошие результаты.

Покупной гидрозатвор необходимо аккуратно вставить в заранее подготовленное отверстие крышки и обеспечить его герметичное закрывание (силикон, пластилин и т. п.) Заливается вода, устройство начинает работать.

Варианты изготовления гидроцилиндра

Задумываясь над тем, как сделать гидроцилиндр для проветривания теплицы своими руками, можно без особых проблем найти чертеж такого устройства в интернете и даже посмотреть видео, описывающее в подробностях процесс изготовления такого устройства. Для создания гидроцилиндра можно использовать детали от уже неработающих технических устройств. Таким образом, затратив минимум финансовых средств, можно оснастить свою теплицу автоматическими открывателями окон, которые позволят не переживать о том, что тепличным растениям не обеспечены должные температурные условия.

Перечислим наиболее популярные варианты самостоятельного изготовления гидроцилиндра для проветривания тепличного помещения:

• из старых автомобильных запчастей;
• из домкрата или газлифта компьютерного кресла;
• из подручных средств.

Самодельный проветриватель теплицы из газлифта автомобиля

Из старых автомобильных запчастей

Автоматический проветриватель для теплицы, как уже говорилось выше, можно изготовить из неиспользуемых автомобильных запасных частей. Для таких целей, в частности, используется пневмоцилиндр, устанавливаемый в механизмах удерживания задних дверей автомобилей многих марок («Нива», «Москвич», ВАЗ-2108 и др.).

Прежде чем приступать к изготовлению такого устройства, которое используется для поднятия оконных рам, вращающихся на горизонтальной оси, необходимо найти его чертеж в интернете, что не составит больших проблем.

Схема автоматического проветривателя из автомобильного пневмоцилиндра

Чтобы сделать тепличный гидроцилиндр из амортизатора задних дверей автомобилей, способный открыть даже достаточно тяжелые оконные рамы, подготовьте:

• сам пневмоцилиндр (вам понадобятся емкость и шток для гидроцилиндра);
• эпоксидный клей;
• электрическую дрель и набор слесарных инструментов.

Порядок выполнения работ по изготовлению тепличного гидроцилиндра выглядит следующим образом.

1. В донной части пневмоцилиндра сверлится отверстие небольшого диаметра. При выполнении такой процедуры следует пользоваться защитными очками, чтобы не допустить попадания в глаза мелкой стружки, вылетающей из зоны сверления.
2. Полученное отверстие высверливается до диаметра 9 мм.
3. Поршень пневмоцилиндра извлекается из его полости, стенки которой тщательно обезжириваются.
4. Верхняя часть поршня смазывается маслом, после чего он помещается в цилиндр и опускается до отметки, находящейся на уровне 3–3,5 см от дна его внутренней полости.
5. Цилиндр вместе с помещенным в него поршнем аккуратно зажимается в тисках таким образом, чтобы его донная часть располагалась отверстием вверх.
6. В полость цилиндра через заранее выполненное отверстие заливается эпоксидная смола. Это делается для того, чтобы сформировать клеевую пробку в его донной части. Приклеиться к такой пробке поршню не даст масло, которым его предварительно смазали.
7. После того как эпоксидная смола полностью застынет, поршень извлекается из полости цилиндра.
8. Через отверстие в дне цилиндра клеевая пробка просверливается сверлом такого же диаметра. После этого в полученном отверстии нарезается резьба М10 с шагом 1,25 мм.
9. Верхняя часть емкости закрывается заглушкой с отверстием, в котором будет перемещаться шток для гидроцилиндра.
10. Готовый гидропоршень фиксируется под окном теплицы таким образом, чтобы его шток, который, возможно, придется укоротить, при выдвижении открывал фрамугу.

На видео ниже наглядно показана работа самодельного гидроцилиндра в частной теплице.

Чтобы гидроцилиндр, изготовленный по вышеописанной схеме, мог обеспечивать автоматическое открывание форточек в теплице, его необходимо оснастить бачком для рабочей жидкости, в котором она будет расширяться и, поступая под поршень устройства, толкать его вверх вместе со штоком. Для изготовления такого бачка также можно использовать автомобильную деталь – кардан, от которого надо отрезать его проушины. Обрезать данный элемент необходимо на длину, которая рассчитывается для каждой конкретной теплицы. На один из концов обрезанного кардана устанавливается заглушка, в которой сверлятся два отверстия.

Одно из них используется для заливки рабочей жидкости, а второе – для стравливания воздуха из системы. На второй конец самодельного бачка для гидроцилиндра также устанавливается заглушка, но с одним отверстием, в котором нарезается резьба. Для соединения внутренней камеры бачка и полости гидроцилиндра такая система оснащается шлангом с резьбовыми штуцерами, в качестве которого можно использовать элемент тормозной системы автомобиля. Самостоятельно изготовить данную систему несложно, если ориентироваться на ее чертеж, который можно найти в интернете.

Ещё один вариант автоматического проветривателя на основе автомобильного газлифта.

Из газлифта компьютерного кресла

Использовать для изготовления емкости и штока для гидроцилиндра, при помощи которого будут автоматически открываться и закрываться окна в тепличном помещении, можно и газлифт от старого офисного или компьютерного кресла. Чертеж такого устройства и видео по его изготовлению находятся в открытом доступе в интернете. В результате несложной переделки газлифта, выполняемой по такой же схеме, как и в вышеописанном варианте, получается устройство, с одной стороны которого будет располагаться пластиковый, а с другой металлический шток для гидроцилиндра.

Газовый цилиндр от старого офисного стула

Газлифт необходимо разобрать, приварить штуцер-переходник, собрать и заполнить маслом

Бачок для гидроцилиндра

В гидроцилиндре необходимо предусмотреть и наличие бачка для жидкости. Эту часть также рекомендуется делать из автомобильной запчасти. В данном случае — из кардана, у которого обрезаются так называемые уши. Обрез нужно производить строго по расчетной длине для конкретной теплицы, после чего заварить торец. В другом торце производятся два отверстия. Первое послужит для соединения, а второе для обеспечения удобного спуска воздуха. Самый сложный этап, на котором изготавливается гидроцилиндр для теплицы из амортизатора своими руками, это нарезка резьбы. Причем важна не сама тяжесть выполнения этой процедуры, а ответственность – любое нарушение в симметрии может сделать деталь непригодной для дальнейшего применения. Параметры для расчета выглядят следующим образом: длина составляет 80 см, а диаметр – 7 см. Совокупный объем достигает 3 литров. Если используется бачок большего объема, то желательно заполнить лишнее пространство металлическими элементами.

Гидроцилиндр полностью своими руками

Возможно, что у вас нет ни запчасти от машины, ни компьютерного стула. По тому же принципу можно изготовить полностью самодельную систему.

Совет. Все соединения должны быть абсолютно герметичными, иначе конструкция не сработает.

Для сборки необходимо иметь:

• любой гнущийся материал, например, поликарбонат или жесть;
• пластиковую трубу;
• герметичную камеру, можно использовать мяч;
• инструменты.

Гидроцилиндр для теплицы своими руками
Этапы работы:

Читайте также:  Собираем навесное оборудование для мотоблока своими руками

1. Создаем емкость в виде цилиндра самостоятельно, используя гнущийся материал. Дном и крышкой может послужить плексиглас. Крепим по своему усмотрению. Некоторые используют скотч, но он недолговечен.
2. Изготавливаем поршень так, чтобы он свободно ходил в цилиндре, но сидел плотно. Его можно сделать их металла, плексигласа, обработанного антисептиком дерева.
3. На дне и крышке цилиндра нужно просверлить отверстия.
4. Внутрь цилиндра под поршень необходимо поместить сдутую резиновую камеру от мяча. Соединить ее с трубкой и продеть трубку в отверстие на дне цилиндра. Как только температура воздуха повысится, мяч надуется и толкнет поршень.
5. Со стороны крышки цилиндра в отверстие нужно вставить шток так, чтобы он плотно прилегал к поршню.
6. Воздух в мяч будет поступать через трубку, идущую от отдельной емкости, то есть от ресивера. Это может быть канистра или банка из-под краски.
7. Через ресивер лучше пропустить два патрубка. Один прикрепится к мячу в цилиндре. Другой, запасной, будут служить для регуляции давления и для калибровки. Его необходимо закрыть съемной заглушкой.
8. Шток прикрепить к раме окна.

Калибровка этого варианта устройства возможна с помощью свободного шланга. Нагнетая давление вручную, можно отрегулировать гидроцилиндр так, чтобы он реагировал на определенную температуру.
