Чем теплица отличается от парника

Часто эти понятия путают. Конструкции, конечно, близки по материалу и внешнему виду — рамы и прозрачное покрытие — пластик, плёнка или стекло.

Парник — низкое длинное укрытие для грядки, чаще полукруглого сечения. Как правило, применяется для выращивания рассады весной. Иногда они делаются на деревянной основе и тоже стоят стационарно, на коробах из бруса и досок.

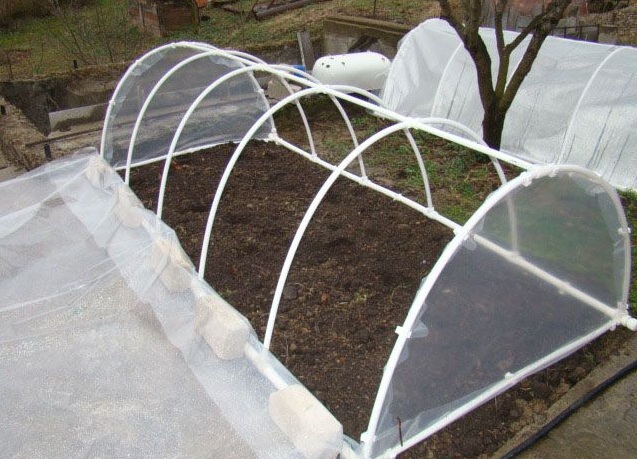

Парник полукруглого сечения

Парник полукруглого сечения может выполняться из пластиковых труб с откинутой плёнкой

Но теплица чаще всего — место, где можно ухаживать за грядками или кустами. Важное условие: она должна быть капитальной.

Разные виды теплиц

Теплицы имеют бесконечное разнообразие форм и материалов

Теплицы для защиты от холода, ветра, осадков покрывают полиэтиленовой плёнкой или пластиковыми листами.

Теплица из металлических дуг

Теплица-парник может выполняться наосновании из дерева и металлических труб под плёнку

Пластиковые листы, как правило, сотовый поликарбонат, используются для стационарных тяжёлых теплиц, которые доступны в течение всего года.

Теплица из поликарбоната

Теплица из поликарбоната — надёжная конструкция для вашего участка

Элементарная теплица из гибких труб своими руками

Для сооружения простейшей арочной конструкции нам потребуется:

  • куски арматурного прутка по 75 см. Желательно запастись арматурой Ø 10-12мм. Лучше выбрать А3, потому что гладкие стержни без рельефных ребер проще и легче забивать в землю. Количество кусков вычисляем заранее. Их забивают в грунт вдоль длинных сторон приблизительно через 60см ± 5 – 7 см. Чтоб не возиться с делением арматурных стержней на части, рубку в размер заказываем у продавца;
  • белая гибкая ПВХ труба со стенками не тоньше 3 мм. Приобретаем ее, ориентируясь на количество кусков арматуры, предназначенных для установки с одной стороны. Сколько кусков, столько должно быть отрезков длиной по 6 м. Плюс еще один отрезок на стяжку, если длина парника до 6 м. Покупателю материала в бухтах более точно рассчитать поможет классическая школьная формула, согласно которой вычисляют длину окружности (два-пи-эр). Полученный результат следует разделить на два и слегка скорректировать, если планируется арка немного вытянутой формы типа половины овала;
  • пластиковые хомуты для скрепления арок в единую конструкцию стяжкой. Количество хомутов равно числу отрезков полимерной трубы;
  • металлические монтажные скобы, удобней взять алюминиевый крепеж для гипсокартона. Они нужны для фиксации арок к деревянному основанию. Приобретаем по 2 на отрезок трубы;
  • полиэтиленовая пленка 6 м шириной. Превосходно, если денег хватит на армированный материал. Метраж вычисляем, суммируя длину и две высоты. Плюсуем ≈ 1,0м для запаса на непредвиденные изменения размеров по факту.

Еще потребуются деревянные тонкие дощечки для крепления пленки длиной порядка 50 см, брус для сооружения дверной коробки и рамы под форточки, гвозди, замки, шурупы, петли для навешивания дверки и открывающихся створок. Эти расходы мастера определят непосредственно на объекте.

Пример строительства теплицы из пластиковых труб с размерами

Материал заготовили, воодушевились и приступили к сооружению экономной теплички из пластиковых труб следующим образом:

  • Вдоль длинных стенок с обеих сторон рамы забиваем кувалдой куски арматуры так, чтобы над поверхностью осталось не более 40 см.
  • Надеваем на расположенные с противоположных сторон арматурины отрезок трубы ПВХ.
  • Крепим с помощью металлических скоб получившиеся арки к деревянной раме.
  • Обустраиваем торцы конструкции, сколотив из бруска дверной проем, который заодно будет играть роль коробки. Укрепляем торцы дополнительными деревянными деталями, чтобы обеспечить жесткость.
  • Устанавливаем верхнюю стяжку арочной конструкции. Она должна проходить по всем высшим точкам арок. Прикрепляем стяжку к аркам полимерными хомутами.
  • Накрываем конструкцию пленкой, равномерно распределив запас. На обоих торцах должны остаться равные по метражу куски полиэтилена. Приколачиваем покрытие через дощечки к раме. Сначала прибьем пленку вдоль одной длинной стенки. Стартуем от середины стены, направляясь к углам. Потом умеренно натянув покрытие, по той же схеме прибиваем ко второй стенке рамы.
  • В торцах пленку оформляем своеобразными складками и прибиваем.
  • Заранее изготовим дверь и форточки. Они должны быть обтянуты пленкой и свободно вставляться/выставляться в предназначенные для них рамы.
  • Вырезаем в закрепленном на основе покрытии отверстия под дверку и форточку так, чтобы по краям вырезанной дырки оставался нахлест для фиксации полиэтилена к брусу.
  • Прикручиваем петли для форточек и двери, навешиваем то, что должно висеть на петлях, ставим замки.

Этот простейший способ поможет оперативно соорудить недорогую теплицу из ПВХ труб. Принцип ее возведения взят за основу многочисленных вариаций. Торцы можно сделать из фанеры, изменить размеры двери, местоположение и габариты форточек, установить диагонально ребра жесткости в торцах и т.д. Необязательно прибивать полиэтилен дощечками, вместо этого разумней использовать мебельный степлер.

Как сооружается теплица из ПВХ труб своими руками

Процесс устройства простейшей теплицы из ПВХ труб

Вариантов бесчисленное множество. Предлагаем ознакомиться с полезным видео на тему «как грамотно построить теплицу из пластиковых труб»:

Модель парника из полипропиленовых труб своими руками. Фото теплиц, покрытых пленкой

Арочные каркасы для теплиц и парников можно приобрести в специализированных магазинах или заказать на соответствующих сайтах. В комплекте идут готовые размеченные элементы каркаса из труб и крепления. Собираются такие конструкции быстро и легко: под них не обустраивается фундамент, а только разравнивается место на участке.

Арочные каркасы для теплиц и парников можно приобрести в специализированных магазинах или изготовить самостоятельно

Арочные каркасы для теплиц и парников можно приобрести в специализированных магазинах или изготовить самостоятельно

Установка парника из полипропиленовых труб своими руками позволяет получить конструкцию, выполненную по индивидуальным размерам и чертежам. Арочная теплица обустраивается окнами и дверьми в торцах сооружения. Для бюджетного покрытия используют полиэтиленовую пленку.

Схема теплицы из полипропиленовых труб, покрытой пленкой

Схема теплицы из полипропиленовых труб, покрытой пленкой

Выбираем место для теплицы

Выбирая место для установки своими руками теплицы из полипропиленовых труб, необходимо учесть следующие моменты:

  • теплица не должна находиться под тенью от садовых деревьев или других построек на участке;
  • следует обеспечить удобный подход к конструкции для осуществления ухода за растениями;
  • необходимо учитывать преобладающее в вашем регионе направление ветров. Расположение теплицы с учетом этого фактора позволит уменьшить потери тепла.

Теплицы из пластиковых труб становятся все более популярными среди огородников

Теплицы из пластиковых труб становятся все более популярными среди огородников

Прежде чем начинать строительство, участок под теплицу выравнивается. Если поверхность земли недостаточно гладкая, выравнивание производят без чрезмерного уплотнения, чтобы не нарушить структуру почвы. Затем производят точную разметку, соблюдая правильность углов, что обеспечит каркасу устойчивость.

Покрывать каркас теплицы пленкой рекомендуется при температуре 16-18°С, что поможет исключить провисание материала

Покрывать каркас теплицы пленкой рекомендуется при температуре 16-18°С, что поможет исключить провисание материала

Сборка каркаса

Для сборки каркаса теплицы следует подготовить все необходимые материалы:

  • полипропиленовая труба, элементы креплений;
  • зажимы для крепежа полиэтиленового покрытия;
  • тройники, угловые переходники, комплект саморезов;
  • металлические стержни арматуры длиной 0,8 м.

По длинным сторонам размеченного прямоугольника вбивают металлические стержни. Расстояние между прутьями арматуры должно быть от 0,5 до 0,9 м. Чем ближе располагаются стержни, тем устойчивее будет конструкция. Арматура должна входить в грунт на 0,4 м. На этом этапе важно, чтобы стержни с одной стороны были расположены четко напротив стержней с другой стороны. В этом случае теплица получится без перекосов.

Монтаж парника, в конструкции которого используются пластиковые дуги

Монтаж парника, в конструкции которого используются пластиковые дуги

Далее, трубы необходимой длины одеваются на противоположные стержни арматуры — таким образом получаются ровные дуги. Когда все дуги будут установлены, по верхним точкам арок укладывают горизонтально трубу и крепят ее к аркам с помощью анкеров. Для получения более жесткой конструкции горизонтальные опоры можно крепить в нескольких местах.

Покрытие теплицы полиэтиленом

Когда каркас готов, приступают к покрытию конструкции пленкой. Рекомендуется эту работу выполнять при температуре 16-18°С, чтобы избежать провисания материала. Крепление полиэтилена осуществляется с помощью зажимов. Такое крепление позволяет в случае необходимости потянуть пленку и убрать провисание. В месте соприкосновения пленки с грунтом ее можно прикопать землей или уложить на нее утяжелители (доску, кирпич).

Складной парник из пластиковых дуг

Складной парник из пластиковых дуг

Полезный совет!Для того, чтобы полиэтиленовая пленка прослужила дольше, выбирайте для покрытия теплиц армированный или многослойный материал с высокими показателями прочности, герметичности и износостойкости.

Следует отметить, что парники, созданные с помощью полиэтиленовой пленки, не достаточно долговечны. Они рассчитаны на эксплуатацию в течение одного-двух сезонов, после чего пленку необходимо будет менять. Кроме того, пленочное покрытие не обеспечивает надлежащей теплоизоляции.

Устройство теплицы из пластиковых труб

Устройство теплицы из пластиковых труб

Видео: как построить теплицу своими руками из полиэтиленовых труб

Пошаговая инструкция по сооружению теплицы

После подготовки места под постройку сооружения и доставки материала на территорию дачного участка можно приступать к постройке теплицы. Для того чтобы не запутаться во время выполнения работ рекомендуется использовать схему, которая была составлена ранее.

Технология постройки арочной теплицы из труб ПНД состоит из следующих этапов:

  1. Согласно длине и ширине будущей теплицы необходимо изготовить деревянный короб из досок 20×200 мм высотой 20 или 40 см. Для этого потребуется отпилить по 2 доски длиной 2,5 и 5 м. После этого заготовки скрепляются саморезами длиной 50 мм.
  2. Для того чтобы сделать короб более прочным из деревянного бруска изготавливаются 4 колышка длиной до 50 см. Для этого используется обрезной брусок 50×50 мм. Конец каждого бруска заостряется при помощи строительного ножа. Бруски закрепляются по углам короба с помощью саморезов или оцинкованных гвоздей.
  3. Короб для теплицы из доски 20x200 мм
    Для сборки короба используются оцинкованные саморезы или гвозди
  4. На собранный короб наносится 2 слоя антисептика для дерева. Перед нанесением второго слоя следует дождаться высыхания первого. После того как второй слой антисептика полностью высохнет короб можно устанавливать на подготовленный участок земли.
  5. Для изготовления арок опорного каркаса теплицы потребуется измерить расстояние от нижней до верхней точки дуги. Это можно сделать при помощи рулетки или капроновой нити. Полученное расстояние умножается на 2 — это и будет длина трубы для формирования арки.Заготовки под арки теплицы из полиэтиленовых труб
    Заготовки под арки теплицы из полиэтиленовых трубПеред сборкой каркаса следует подготовить нужное количество заготовок из труб
  6. Чтобы отпилить трубу можно использовать ножовку по дереву или электролобзик. Количество заготовок зависит от шага между арками. Для теплицы длиной 5 м шаг между заготовками не должен быть более 1 м.
  7. Для крепления арок потребуется нанести разметку на внутреннюю сторону короба. Далее, в обозначенном месте надставляется труба и фиксируется при помощи оцинкованной скобы и саморезов. Аналогичные действия выполняются с другой стороны теплицы.Сооружения арочной теплицы из труб
    Сооружения арочной теплицы из трубАрки устанавливаются с шагом 50–100 см по длине всей теплицы
  8. После крепления всех арок необходимо провести их обвязку в 3 точках каркаса при помощи бруска 25×50 мм. Для этого необходимо отпилить 3 заготовки длиной 5 м. Первая заготовка крепится в верхней части арок по длине теплицы. Вторая и третья заготовка монтируется на расстоянии 1–1,5 м от первой. Для крепления используются оцинкованные саморезы длиной 50 мм.
  9. Для создания более прочной конструкции на торцевых стенах теплицы устанавливается деревянный каркас из обрезного бруска 50×50 мм. Для этого необходимо отступить от верхней точки крайней арки по 25–30 см в каждую сторону и измерить расстояние от нижней границы короба до этих точек.Крепление арочного каркаса к коробу теплици
    Крепление арочного каркаса к коробу теплициКрепление арок к коробу выполняется посредством оцинкованных скоб и саморезов
  10. После этого согласно измеренному расстоянию подготавливаются деревянные опоры из обрезного бруска. В верхней части брусок слегка скругляется для более плотного прилегания арки. Для крепления к коробу используются саморезы длиной 70 мм.
  11. От установленных вертикальных стоек отступают 30–40 см в каждую сторону и измеряют расстояние от короба до арки. После этого выполняют аналогичные действия по подгонке и креплению стоек. Для скрепления вертикальных стоек используются поперечины из аналогичного материала.Зажим для фиксации плёнки на теплице
    Зажим для фиксации плёнки на теплицеС помощью пластикового зажима можно надёжно зафиксировать плёнку или нетканое полотно на арках теплицы
  12. После сборки каркаса можно накрывать теплицу полиэтиленовой плёнкой. Для этого плёнка аккуратно расстилается по конструкции с небольшим нахлёстом с каждой из сторон. Для фиксации, помимо пластиковых клипс, можно использовать деревянные рейки, которые прибиваются к коробу по периметру основания.

Для изготовления дверей используется деревянный брусок 25×50 мм и обрезная доску. Размер дверей равен проёму между центральными стойками по торцам теплицы. Для сборки каркаса необходимо отпилить по 2 длинных и коротких заготовки, которые сбиваются в короб при помощи оцинкованных гвоздей. После этого устанавливается поперечная перекладина крест-накрест. Собранная коробка двери обтягивается полиэтиленовой плёнкой и навешивается на дверные петли.

Теплица из пластиковых труб — преимущества и недостатки

Теплица из пластиковых труб имеет массу преимуществ и совсем немного недостатков.

Плюсы:

  • дешевизна — на такую теплицу вы потратите меньше денег, чем на любую другую;
  • простота сборки — её легко сконструировать и изготовить, а при ненадобности (например, зимой) всегда можно разобрать и складировать где-нибудь;
  • универсальность — можно применять в разных местах участка;
  • лёгкость — при необходимости перенести с места на место это часто можно сделать, даже не разбирая конструкцию;
  • долговечность — пластиковые трубы абсолютно долговечны, не боятся сырости, холода, жары, испарений, грибка, гниения. Могут прийти в негодность плёнка или сочленения (от частой сборки-разборки), но замена тоже обойдётся довольно дёшево;
  • эстетика — теплица из пластиковых труб всегда смотрится ярко и не выглядит самоделкой из подручных материалов;
  • безопасность — такая теплица абсолютно безопасна для растений и почвы.

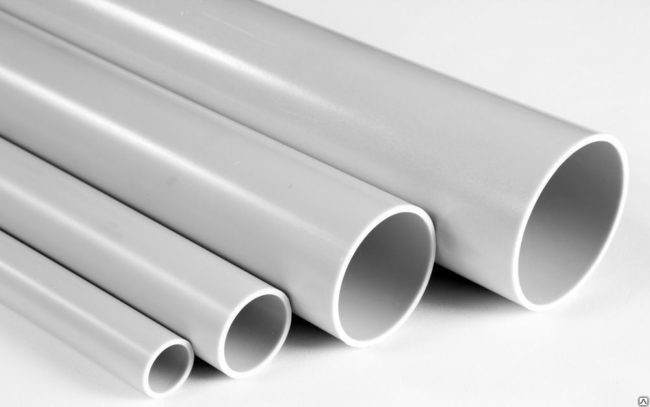

Пластиковая труба для теплицы
Пластиковая труба для теплицы

Пластиковая труба диаметром 25 мм — отличный материал для легкой теплицы

Минусы: весь материал надо покупать согласно расчёту. Обойтись подручными средствами не выйдет.

Необходимый материал:

  • для строительства основы конструкции, нужно закупить достаточное количество бруса или досок;
  • чтобы значительно увеличить срок службы сооружения потребуется специальный состав для обработки дерева;
  • пластиковые трубы в достаточном количестве, а лучше если с запасом;
  • прочная полиэтиленовая плёнка;
  • арматура или железные прутья длиной не менее одного метра;
  • гвозди и саморезы;
  • дверная и оконная фурнитура;
  • дополнительные петли.

С материалами разобрались, теперь представим список инструментов:

  • большой молоток или кувалда;
  • лопата;
  • дрель;
  • свёрла;
  • шуруповёрт.

Собрав все материалы и подготовив инструменты, приступаем к изготовлению парника.

Строительство теплицы

Теперь можно узнать, как легко сделать теплицу из пластиковых труб своими руками. В самом начале нужно составить схему постройки. После чего приступаем к монтажу. Крепление пластиковых труб

Организация фундамента

Чтобы конструкция надёжно стояла на выбранном месте, предварительно необходимо подготовить фундамент. Первым делом на этом этапе выравнивается участок, затем выкапывается по периметру траншея глубиной в несколько сантиметров. В эту ямку укладываются обработанные доски или же брус. Монтаж фундамента для теплицы из труб

После размещения деревянного фундамента, требуется зафиксировать изделие уголками или скобами. Если для этих целей используется уголок, то его нужно фиксировать на внутренних стыках материала. Когда используется скоба, то mastervdome.com рекомендует крепить её на внешних стыках.

Щели между землёй и фундаментом, нужно засыпать землёй.

Установка каркаса

Когда конструирование фундамента завершено, по внешнему периметру на расстояние один метр друг от друга, вбиваются металлические колья. Создание каркаса из труб
Затем на арматуру одеваются подготовленные по размеру пластиковые трубы. Чтобы их зафиксировать, необходимо притянуть материал саморезами к деревянному фундаменту. Притянув трубы саморезами, для их соединения используют специальные пластиковые муфты, переходники, но их предварительно необходимо просверлить по центру.

Возведение крыши и стен

Натяжка плёнки на готовую теплицу из труб
Каркас теплицы

Как построить теплицу, а, точнее, соорудить каркас разобрались, осталось только сделать крышу и стены. Самый подходящий вариант для этих целей – это полиэтиленовая плёнка. Она должна быть очень плотной и качественной. Выбрав плёнку, натягиваем её по каркасу и закрепляем специальными крепежами. В этом нет ничего сложного, так что описывать полностью процесс не будем.

Для этих целей можно использовать и другие материалы, но они дороже.

Если у вас появятся на участке муравьи, рекомендуем к прочтению статьи как избавиться от муравьёв в теплице и на огороде.

Делаем теплицу из труб ПНД

Поскольку трубы ПНД и ПВХ близки по свойствам и имеют одинаковую форму, то создание теплиц производится по идентичной схеме. Кроме одного: для труб ПВХ при сооружении инженерных конструкций используются красивые и недорогие нерезьбовые фитинги.

Фитинг ПВХ

Фитинг-крестовина предназначен для соединения труб ПВХ

А для труб ПНД чаще встречаются дорогие резьбовые фитинги для компрессионного соединения или же с закладным проволочным нагревателем, который после соединения с помощью электро-муфтовой сварки нагревается и сплавляет трубы.

Фитинги ПНД

Резьбовые фитинги для труб ПНД отличаются высокой стоимостью

Поэтому для облегчения задачи подберём такую конструкцию, чтобы обойтись без фитингов вообще.

Выбираем модель

Выбираем самую удобную для нашего материала и среднюю по сложности модель конструкции. Самая удобная — арочная; она не требует большого количества соединений, сложного раскроя укрывного материала, дождь или внезапный снег не будет скапливаться наверху.

Рисунок теплицы с размерами

До начала строительства необходимо определиться с размерами теплицы

Пусть наша конструкция будет на деревянном основании (чтобы не бетонировать в земле опоры) и укрыта армированной или даже обычной рукавной плёнкой.Схема капитальной теплицы из металлических труб, забетонированных в землю

Иногда металлические трубы бетонируются в землю

Ищем в интернете подходящий чертёж. Потом подгоним его под необходимые размеры и скорректируем по деталям под наши возможности.

Чертёж теплицы с деревянными деталями

Чертёж теплицы из труб ПНД с деревянными деталями включает в себя все элементы креплений

Мы не будем применять фитинговые соединения и добавим к конструкции деревянное основание. Все узлы хорошо видны. Теплица будет собрана, как модель из детского конструктора.

Принимаем размеры основания 5х2,9 метра, высота теплицы — 1,8 метра, количество дуг из труб — 6.

Подбор материала

Выбираем трубу ПНД нужного диаметра и толщины стенок. Учитывая гибкость этих труб, нам понадобится больший диаметр с толщиной стенок выше, чем для конструкции из других пластиковых труб. Остановимся на трубе из вторичного сырья (она гораздо дешевле) для технических нужд диаметром 50 миллиметров, с диаметром стенки 4,6 миллиметров, весом одного погонного метра 0,6 кг и ценой за погонный метр в среднем 60 рублей.

Труба ПНД техническая

Труба ПНД техническая диаметром 50 миллиметров подойдёт для каркаса теплицы

Выбираем обрезную доску для каркаса: оптимальная для нас толщина — 25 миллиметров.

Доска обрезная

Доска обрезная послужит основанием теплицы из труб ПНД

Жёсткость конструкции добавят куски бруса.

Брус обрезной из сосны

Брус обрезной из сосны 40х40х6000 мм придаст жёсткость конструкции

Доски в основании скрепляются не только саморезами, но и уголками.Уголок крепёжный

Уголок крепёжный поможет капитально скрепить доски основания

Для дополнительного крепления труб к основанию и земле нам понадобятся стержни из арматуры длиной примерно 80 сантиметров.

Арматурные стержни

Стержни из арматуры обеспечат прочность труб каркаса

Кроме этого, в тех же целях воспользуемся хомутами для труб.Держатель оцинкованный двухсторонний

Держатель оцинкованный двухсторонний поможет стопроцентно закрепить трубы на основании

Если накрыть нашу конструкцию из труб обычной плёнкой, то это станет самым экономным вариантом.

Плёнка-рукав

Плёнка-рукав для покрытия тепличных конструкций продаётся в рулонах по 10 метров

Но она очень непрочная, легко рвётся и при монтаже, и при эксплуатации. Такую плёнку может пробить град, деформировать сильный дождь, сорвать штормовой ветер. Она не выдерживает холода, становится хрупкой, ломается и подлежит ежегодной замене. Поэтому для покрытия выбираем плотную армированную термоустойчивую пластиковую плёнку.Армированная плёнка

Армированная термоустойчивая плёнка прослужит гораздо дольше, нежели обычная полиэтиленовая

Необходимые инструменты

Для сооружения теплицы понадобятся следующие инструменты:

  1. Лопата штыковая.
  2. Лопата совковая.
  3. Электропила (ножовка).
  4. Болгарка (с дисками по металлу).
  5. Гидроуровень.
  6. Уголок столярный.
  7. Дрель (с набором свёрл).
  8. Молоток.
  9. Рулетка.
  10. Шуруповёрт.
  11. Степлер монтажный.

Таблица: расчёт необходимых материалов

Позиция Наименование Спецификация Количество Примерная цена за единицу Цена (среднее значение) Примечания
1 Труба ПНД из вторичного сырья 50т Ø 50х4,6 мм 70 метров 60 руб./м 4200 рублей Труба продаётся в бухтах по 6 метров
5 Держатель оцинкованный двухсторонний Ø 50 мм 12 штук 20 руб./шт 240 рублей
6 Доска обрезная 25х200х6000 мм 3 штуки 370 руб/шт 1110 рублей
7 Брусок обрезной из сосны 40х40х6000 мм 20 штук 100 руб./шт 2000 рублей
8 Плёнка армированная полиэтиленовая ПЭТ 200 мкм (120 г/м2), 2х25 м в рулоне 1 рулон 1 200 рублей 1 200 рублей
9 Арматура металлическая 35ГС 10 мм 10 метров 20 руб./м 200 рублей
Уголок крепёжный усиленный 90х90х65х2,0 4 штуки 20 руб./шт 80 рублей
10 Саморезы Около 2 кг По потребности
Итого 9020 рублей (без учёта стоимости саморезов)

Кроме этого, понадобится некоторое количество деревянных пиломатериалов, можно и некондиционных, которые обычно можно найти на любом участке.

Полиэтиленовые трубы (ПНД) для строительства теплицы: плюсы и минусы материала

Аббревиатура ПНД означает «полиэтилен низкого давления». За счёт своей невысокой цены трубы ПНД всё больше вытесняют трубы из прочих материалов: например, уже больше 90% трубопроводов делается именно из них.

Полиэтиленовые трубы бывают напорные и безнапорные. Напорные применяются для газо- и водопроводов, они маркированы соответственно жёлтой и синей полосой. Безнапорные применяются для технических нужд и строительства и не маркируются. Безнапорная труба ПНД для большего снижения себестоимости производится частично из переработанного пластика (в зависимости от диаметра и толщины стенок допускается использование от 15 до 50% вторичного ПНД без существенного снижения технических характеристик — эластичности, сжатия, растяжимости). Она применяется во многих областях из-за своих прекрасных эксплуатационных качеств и дешевизны: в строительстве водопроводов, газопроводов, разных лёгких сооружений — беседок, теплиц, вольеров.

Труба ПНД для водопровода

Напорные трубы ПНД маркируются синей или жёлтой полосой

Постройка теплицы из труб ПНД имеет много плюсов и мало минусов. Преимущества сооружения из такого материала:

  • доступность: конструкция из труб ПНД дешевле всех остальных возможных материалов;
  • простота изготовления;
  • гибкость: из труб ПНД можно сделать любую конструкцию — домиком, односкатную, арочную и так далее;
  • возможность разобрать и сложить на хранение, когда она не нужна, например, в «недачное» время;
  • лёгкость установки конструкции из труб ПНД в любом месте сада-огорода и переноса без разбора на составляющие;
  • универсальность: конструкция из труб ПНД годится для массы задач, от выращивания рассады до содержания теплолюбивых растений в холодное время года;
  • долговечность и надёжность: материал ПНД имеет срок службы до 40 лет, на нём не заводится грибок, в случае необходимости достаточно лишь заменить плёнку, которая тоже очень недорога;
  • малый вес;
  • труба ПНД легко режется на части и просто соединяется друг с другом и другими деталями с помощью саморезов;
  • способность трубы ПНД сопротивляться деформациям;
  • температурная устойчивость (трубы ПНД выдерживают приличные перепады температур от -50 до +130°С и не нагреваются);
  • растяжимость: если в трубу проникла вода и замёрзла, труба не разорвётся;
  • экологичность: материал ПНД химически нейтрален и безвреден для земли и растений.

Недостатки:

  • трубы ПНД восприимчивы к ультрафиолету и слегка теряют упругость;
  • при слишком низкой температуре могут деформироваться;
  • такую теплицу нужно сооружать аккуратно и согласно размерам отдельных частей, иначе она будет выглядеть самоделкой из подручных материалов;
  • поскольку у вас на участке вряд ли хранится достаточное количество труб ПНД, то весь материал для теплицы надо покупать согласно расчёту, и обойтись рейками и прочим пиломатериалом не выйдет.

Подготовка к постройке

Если для каркаса выбрана труба ПНД, то лучше остановиться на изготовлении арочной теплицы. Зимой на ее крыше практически не задерживается снег. Купол равномерно рассеивает свет внутри постройки.

Размеры и чертежи

Чтобы собрать своими руками теплицу из полиэтиленовых труб, сначала определяются с размерами, готовят чертеж. Габариты зависят от предполагаемого количества выращиваемых растений и их высоты. Например, для рассады и низкорослых перцев достаточно парника высотой 1 м. Если выращивать томаты и другие высокорослые культуры, то теплицу возводят высотой 2-2,5 м.

Теплица из ПНД труб: универсальная и долговечная конструкция своими руками
Теплица из ПНД труб: универсальная и долговечная конструкция своими руками

Совет! Составления чертежа даже для маленькой теплицы не помешает. Схема поможет рассчитать расход материала, места соединений труб ПНД.Теплица из ПНД труб: универсальная и долговечная конструкция своими руками

Если простая схема уже есть, по ней можно спроектировать сложный тепличный комплекс. На чертеже указывают место расположения дверей, окон.

Расчет количества материала

Для каждой тепличной конструкции выполняют индивидуальный расчет материалов. Самой ходовой в быту считается арочная постройка шириной 2,4 м, длиной 4 м, высотой 2 м. Часто делают такие теплицы из труб ПНД 25 мм, а для соединения применяют стандартные фитинги. Длина одной дуги для каркаса составляет 3,8 м. Арки устанавливают на расстоянии 67 см.

Для создания теплицы таких размеров с 2 форточками и дверьми понадобится примерно следующее количество материала:

  • ПНД труба длиной 6 м – 16 шт.;
  • одноплоскостных крестовин – 5 шт.;
  • одноплоскостных тройников с углом 90о – 28 шт., с углом 45о – 4 шт.;
  • двухплоскостных тройников – 4 шт.;
  • уголки с изгибом 90о – 16 шт,;
  • хомуты двулапчатого типа – 18 шт.;
  • саморезы, болты, 8 дверных петель, саморезы с уплотнительной шайбой для поликарбоната;
  • листы поликарбоната 2х6 м – 3 шт.;
  • стыковочный профиль, скотч.

Для создания тепличной конструкции с меньшими затратами укрытие делают из пленки. Покупают 8 м полотна, ели его ширина составляет 6 м.

Выбор ПНД труб

По разновидностям трубы делятся на три вида. Они маркируются ПЭ 80, 100 или Prosafe. По диаметру ПНД трубу подбирают с учетом габарита теплицы и используемого укрывного материала. На маленький парник, где укрытием выступает пленка или агроволокно, подойдет ПНД труба сечением 13 мм. На маленькую тепличку из поликарбоната дуги гнут из труб сечением 25 мм. Устойчивее получаются теплицы своими руками из труб ПНД 32, где обшивкой аналогично используют поликарбонат.

Внимание! Диаметр ПНД труб замеряют по наружным стенкам, причем их толщина не должна быть меньше 3 мм.

Теплица из ПНД труб: универсальная и долговечная конструкция своими руками

Большие делают теплицы из труб ПНД 63 или 80, толщина стенок которых достигает 5,8 мм. Сгибать их сложнее, но каркас получается прочный, выдерживающий большие нагрузки.

Теплица из ПНД труб: универсальная и долговечная конструкция своими руками

Трубы ПНД в продажу идут длиной по 6 м. Доставлять их на участок сложно. Можно попросить порезать пополам сразу в магазине. Если нужны будут соединения, используют фитинги или тепловую сварку.

Необходимый инструмент

Для работ готовят простейший инструмент:

  • уровень;
  • шуруповерт;
  • болгарка;
  • дрель;
  • лопата;
  • молоток.

Возможно, понадобится другой вспомогательный инструмент. Все зависит от схемы конструкции, проводимого объема работ.

Выбор участка под теплицу

Чтобы установить каркас, сначала надо выбрать место, расчистить и разровнять его. Теплицу располагают так, чтобы торцы были направлены один на юг, а другой на север. Местность выбирают светлую, хорошо освещаемую солнцем. Важно отсутствие близкого расположения подземных слоев вод.

Собираем теплицу из ПВХ труб

Подготавливаем основание для теплицы

Для устойчивости теплицы необходима надежная основа. Вместо капитального бетонирования, используем отрезки из трубы диаметром 40 мм. Нарезаем из нее отрезки длиной полметра (у кого почва рыхлая, можно длиннее), и вбиваем в землю с интервалом в 1 метр.

Устанавливаем дуги

Форму теплице придает каркас, который в нашем случае будет полукруглым. Берем отрезки трубы на 32 мм, и сгибаем их, вставляя в стойки. Должно получиться ровно шесть полукруглых арок. Зафиксировать дуги в стойках можно следующими способами:
1. Спайка сантехническим утюгом – способ надежный, однако делающий арки теплицы неразборными;
2. На саморезы – внутреннее отверстие стоек расширяется фрезой или ножом так, чтобы труба меньшего диаметра вставлялась в нее свободно. Соединение после этого легко зафиксировать на саморезы дрелью или шуруповертом.

Крепим соединения

Следующим этапом сборки каркаса теплицы будет монтаж соединяющих поперечин. Их делаем из отрезков длиной 5 м. Таких элементов понадобится всего три. Чтобы избежать накопления лишней влаги внутри труб, по торцам напаиваем пластиковые заглушки соответствующего диаметра.
Для соединения с дугами автор применил специальный крепежный хомут (фото).
Заменить его можно анодированными саморезами, нейлоновыми стяжками или ненужным отрезком алюминиевого кабеля.

Монтируем двери

В заключение необходимо оборудовать в нашей теплице двери. Для этого берем по паре отрезков на 2 и 1,15 метра для каждой двери, и закрепляем их в виде прямоугольной коробки под полотно с обеих сторон теплицы.
Рамку для двери делаем из трубы того же диаметра, усиливая в середине поперечиной. Рассчитываем зазоры около 1 см. по всему периметру прямоугольника. В качестве петель подойдут любые неширокие оконные петли простого открывания, которые можно установить на саморезы. Ручку двери делаем из коротенького отрезка трубы, и монтируем ее на пластиковые клипсы, фиксируя саморезами. Для жесткости со стороны ручки можно разместить еще одну поперечину.

Натягиваем пленку

Нарезанную по размеру полиэтиленовую пленку натягиваем поверх теплицы. Для закрепления ее на трубах можно нарезать полукруглые пластины из отходов от той же трубы длиной 10-20 см, и поджать их саморезами. Подойдет также и резиновая труба подходящего диаметра. Если отрезок из нее разрезать вдоль, получится гибкий обтягивающий хомут, который легко установить и снять при необходимости вручную.
В основании теплицы автор советует сделать канал 20х20 см, и прижать пленку земляным грунтом.

Такие теплицы обладают множеством достоинств. Трубы ПВХ можно купить где угодно. Этот материал не гниет и не разрушается на открытом воздухе десятилетиями. Диаметр труб можно выбрать в зависимости от размеров теплицы, а крепежные хомуты сделать самому. В остальном же такой проект предоставляет полную свободу творчества для настоящего огородника и любителя домашнего земледелия. Всем хорошего урожая!

Изготовление теплицы из пластиковых труб своими руками

Теплица в отличие от простейшего парника накрывает довольно большой участок земли, годится для высоких растений, имеет дверь или две двери, иногда даже форточки, требует большего количества труб, сложных элементов системы их соединения, большего количества креплений плёнки к трубам (если используется плёнка) или листов поликарбоната (если используется поликарбонат). Можно использовать нетканые материалы — агротекс, агроспан, спанбонд, можно — армированные, которые имеют гораздо большую прочность и выдерживают сильный ветер и даже град. Используются даже пузырьковые плёнки. Они хуже проводят солнечные лучи, но гораздо лучше сохраняют тепло. Поэтому с особой тщательностью стоит подойти к выбору модели теплицы и, соответственно, к выбору материала.

Выбираем модель теплицы

Выбираем среднюю по сложности модель конструкции. Пусть это будет теплица из труб на деревянной раме (так проще, не надо бетонировать стержни). Находим чертёж в интернете и при необходимости корректируем его под наши размеры и возможности.

Чертёж теплицы с деревянными деталями
Чертёж теплицы с деревянными деталями

Чертёж теплицы с деревянными деталями включает в себя все элементы креплений

Если необходимо, выбираем вариант с пластиковыми фитингами и лёгким способом крепления стационарной теплицы к земле: бетонируются деревянные или металлические стержни, на которые и надеваются пластиковые трубы.

Способ крепления теплицы к земле
Способ крепления теплицы к земле

Теплицу можно прикрепить к земле с помощью забетонированных стержней

Более детально все узлы видны на чертеже, который не предполагает наличия деревянных планок и бетонирования стержней. При таком вариант всё очень просто — наша теплица собирается, как детский конструктор.

Чертёж теплицы из пластиковых труб с креплениями
Чертёж теплицы из пластиковых труб с креплениями

Система креплений труб друг к другу и к основанию чрезвычайно проста

Подбираем материал

Согласно чертежу выбираем трубы. Понадобится труба большего диаметра и с большей толщиной стенок, чем для простого парника — диаметр более 25 мм, а толщина стенок от 1,9 мм.

Простая пластиковая труба для каркаса теплицы
Простая пластиковая труба для каркаса теплицы

Простая пластиковая труба большего диаметра — самый бюджетный вариант

Крепления должны соответствовать. Для таких труб нужно довольно много фитингов-крестовин соответствующего диаметра для крестообразного соединения труб.

Фитинг-крестовина для скрепления элементов
Фитинг-крестовина для скрепления элементов

Фитинг-крестовина скрепит трубы перпендикулярно

Понадобятся также тройники для соединения труб на торцах теплицы.

Тройник для соединения труб теплицы
Тройник для соединения труб теплицы

Тройники крепко и надёжно соединяют трубы с торцов парника

Доски для каркаса тоже должны быть не очень тонкими, поэтому их толщину начинается от 25 миллиметров.

Доска обрезная для основания теплицы
Доска обрезная для основания теплицы

Доска обрезная послужит основанием теплицы из пластиковых труб

Стаканы для крепления труб найти трудно, поэтому можно заменить их на обычные наружные заглушки.

Наружняя заглушка для крепления труб
Наружняя заглушка для крепления труб

Наружняя заглушка может послужить вместо стакана для крепления труб

Можно накрыть теплицу обычной плёнкой — это наибюджетнейший из всех вариантов.

Плёнка-рукав для покрытия теплицы
Плёнка-рукав для покрытия теплицы

Плёнка-рукав для покрытия тепличных конструкций продаётся в рулонах по 10 метров

Но тут есть важный момент: мало того, что она не очень прочна, её можно порвать при покрытии или дальнейшей эксплуатации, её может повредить град, сильный дождь, штормовой ветер. Помимо этого она не выдерживает зимы, становится ломкой Такую плёнку приходится менять ежегодно. Поэтому в качестве материала для покрытия лучше выбрать не обычную полиэтиленовую, а термоустойчивую армированную плёнку, чтобы она хотя бы выдержала серьёзные атмосферные явления.

Плёнка армированная для покрытия тепличных конструкций
Плёнка армированная для покрытия тепличных конструкций

Армированная термоустойчивая плёнка прослужит гораздо дольше нежели обычная полиэтиленовая

Готовим инструменты

  1. Лопаты штыковая и совковая.
  2. Электропила (обычная пила).
  3. Дрель.
  4. Шуруповёрт.

Пошаговый процесс изготовления теплицы своими руками

  1. Выбираем место. Должен быть хороший доступ для садовода, солнечно, близко к воде, ровно.
  2. Разравниваем лопатой площадку для теплицы. Досыпаем при необходимости плодородной земли и торфа.
  3. Монтируем раму для теплицы из досок. Распиливаем их на отрезки нужной длины и соединяем саморезами. Можно укрепить соединения крупными стальными уголками. Тщательно обрабатываем пропиткой против гниения.Основа теплицы, выполненная из досок
    Основа теплицы, выполненная из досокОснова теплицы из досок легко собирается
  4. К доскам в размеченных местах прикрепляем саморезами заглушки — они послужат нам стаканами для труб.
  5. Режем трубы на отрезки необходимой длины для дуг и горизонтальных участков.
  6. Вставляем отрезки, которые должны быть самыми нижними, помещаем в стаканы и фиксируем их саморезами.
  7. Собираем дальнейшие участки. Все сочленения фиксируем саморезами прямо сквозь фитинги.Соединение труб теплицы
    Соединение труб теплицыСоединение труб легко осуществить с помощью фитингов и саморезов
  8. Теплица понемногу обретает конструктивную завершённость.Готовый каркас теплицы из пластиковых труб
    Готовый каркас теплицы из пластиковых трубПосле того, как установлен каркас теплицы, дело остаётся за немногим — его надо обтянуть
  9. Подвешиваем под центральной верхней продольной трубой деревянную планку для крепления ламп.Планка для крепления ламп в теплице
    Планка для крепления ламп в теплицеПланка для ламп в теплице подвешивается к центральной верхней продольной трубе
  10. Накрываем конструкцию заранее раскроенной армированной плёнкой и фиксируем её.Процесс накрывания каркаса теплицы плёнкой
    Процесс накрывания каркаса теплицы плёнкойОбтягивание теплицы чаще всего заключается в покрытии плёночным полотном тепличного каркаса
  11. Прорезаем дверь и форточки, укрепляем края скотчем. Тут открывается полный простор для творчества: можно выкроить дверь и форточки из дополнительных кусков плёнки, можно вырезать их прямо на конструкции, пришить или приклеить молнии и пуговицы для застегивания.Дверь в теплицу и форточка на молнии
    Дверь в теплицу и форточка на молнииЕсли фантазия и средства позволяют, можете сделать в теплицедверь и форточку на молнии
  12. При желании можно и накрыть теплицу не плёнкой, а листами поликарбоната. Тогда крепления для плёнки не понадобятся: поликарбонат крепится саморезами через пластиковые шайбы.
    Теплица из поликарбоната и пластиковых труб, изготовленная своими руками
    Теплица из поликарбоната и пластиковых труб, изготовленная своими рукамиТеплица, укрытая поликарбонатными листами, еще надёжней, чем покрытаяармированной плёнкой

Конструкция и вид вашей теплицы зависят только от вашей собственной фантазии.

Какой тип конструкции выбрать

Существуют разные варианты парников. Чаще всего самодельные теплицы из пластиковых труб своими руками делают скатными или арочными.

Скатная теплица представляет собой «домик» с прямыми стенами и крышей с одним или двумя скатами. Это самые удобные в использовании системы. В них достаточно места для высоко- и низкорослых растений. Скатные теплички прочны, снег на них не задерживается, могут быть стационарными или разборными.

widen_960_crop_934_734_0_71_q90_1792731_375fce48bd344181d9d0e62fa
Instagram fiioletka

Арочные теплицы делают на основе каркаса из дуг в форме арки. Арка может быть обычной или стрельчатой. Последняя — более прочная, но собрать ее из пластиковых труб невозможно. Но и обычные теплицы-арки очень устойчивы и надежны, легко собираются самостоятельно. Они могут быть стационарными, возведенными на фундаменте или разборными, которые собираются на один сезон.

widen_960_crop_1000_667_0_0_q90_1794131_c8905fa43ba78748319f10db0
ShutterStock

Пластиковый каркас покрывают пленкой, лучше армированной, или поликарбонатом. Рама вполне выдерживает такую нагрузку. Пленкой обычно накрывают сезонные постройки, которые разбирают осенью. Поликарбонат укладывают на всесезонные строения.

Как установить основу

По размеру теплицы из досок собирается рама при помощи оцинкованных саморезов или гвоздей.

При помощи рулетки измеряются обе диагонали получившейся рамы. Значения должны совпадать.

Собранный короб обрабатывается антисептиком для дерева и устанавливается в траншею. Видимая часть над уровнем земли не должна быть менее 10 см. При необходимости выполняется подсыпка щебня, чтобы поднять короб до нужной высоты.

Чтобы полученная основа прочно стояла, в каждом углу с внутренней стороны вбивается по стержню из арматуры длиной 70-80 см.

Источники
  • http://sazhaemvsadu.ru/teplitsa-svoimi-rukami-iz-plastikovyih-trub/
  • http://vasha-teplitsa.ru/karkas/teplica-svoimi-rukami.html
  • http://remoo.ru/uchastok/teplica-iz-plastikovyh-trub-svoimi-rukami
  • http://orchardo.ru/20064-kak-izgotovit-teplicu-iz-trub-pnd-svoimi-rukami.html
  • http://maja-dacha.ru/teplitsa-iz-trub-pnd-svoimi-rukami/
  • http://mastervdome.com/teplica-svoimi-rukami/
  • http://grounde.ru/teplitsa-iz-trub-pnd-svoimi-rukami.html
  • http://b-online.ru/malye-formy/teplitsa-iz-pnd-trub-universalnaya-i-dolgovechnaya-konstruktsiya-svoimi-rukami.html
  • http://SdelaySam-SvoimiRukami.ru/4245-prostenkaya-teplica-iz-pvh-trub.html
  • http://www.ivd.ru/dacha-i-sad/dacnyj-ucastok/dachnikam-na-zametku-kak-sobrat-teplicu-iz-plastikovyh-trub-svoimi-rukami-78331
  • http://www.novochag.ru/dacha-and-garden/garden-house/teplica-iz-plastikovyh-trub-svoimi-rukami-sekrety-ogorodnikov/

Всё о доме и саде
Добавить комментарий
