Значение света для растений

Создавая своими руками теплицу, необходимо помнить, что для успеха предприятия, необходимо создать качественное освещение растений. Уж давно известно, что свет играет большую роль в процессах фотосинтеза, из которого растения получают питание. Поэтому, чтобы добиться активного роста и развития огородных культур в теплице, здесь следует создать определенную степень подсветки.

Обратите внимание! Искусственная подсветка led-продукцией осуществляется как дополнение к естественному освещению растений.

Искусственная подсветка (led или другого типа), которая организуется своими руками, должна максимально приближаться естественному солнечному световому потоку и полностью удовлетворять потребности в питании освещаемых растений.

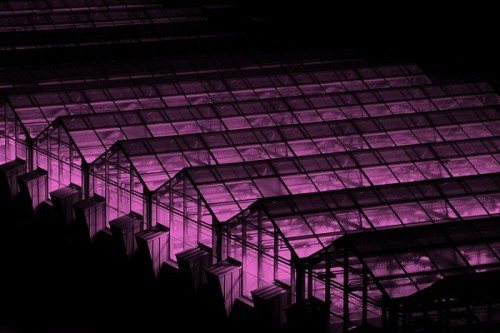

Ночной свет от освещения в теплицах

Читайте также: Схема подключения коллекторного электродвигателя

Подсветка теплицы

Отличными характеристиками на сегодняшний день обладают светодиодные лампы. Но прежде, чем описывать их достоинства, следует разобраться со спектром светового излучения и нормами освещения.

Освещение теплицы светодиодными лампами своими руками

Если вы планируете установить светодиодные светильники в большой промышленной теплице, монтажом системы лучше не заниматься своими руками, поскольку в этом случае существует высокий риск неправильной сборки и выхода всей системы из строя после начала эксплуатации. Для сокращения рисков лучше сразу заказывать готовые системы у проверенных производителей, а монтаж – у профессиональных электриков.

Светодиодное освещение своими руками
Рисунок 4. Подготовка элементов освещения: 1 — покупка светодиодов и драйвера, 2 — проверка полярности светодиодов, 3 — подготовка алюминиевого профиля, 4 — обезжиривание светодиодов

Но, если подсветка будет располагаться в небольшой домашней теплице, ее можно изготовить и своими руками.

Правильная сборка системы светодиодного освещения для теплицы проводится так:

  1. Покупка светодиодов и LED-драйвера: всего вам понадобится 10 ламп и 1 драйвер. Лучше выбирать светильники мощностью 3 Вт и со спектром 400-840 Нм. На лампах должна быть отметка «full spectrum». Лучше сразу покупать лампы с запасом, чтобы при необходимости вышедший из строя светильник можно было быстро заменить. Драйвер желательно покупать в специальном герметичном пластиковом корпусе. При этом мощность прибора должна составлять 30 Вт.
  2. Проверка светодиодов: как правило, производитель указывает полярность на выводах светодиодных матриц, но, чтобы избежать неприятностей во время монтажа, лучше проверить этот показатель мультиметром в режиме проверки диода. Щупы прибора присоединяют к контактным дорожкам согласно указанной полярности, а сам диод при этом должен загореться.
  3. Обработка профиля: для монтажа осветительной системы вам также понадобится алюминиевый профиль длиной 1 метр. Его торцы нужно застить наждачной бумагой от заусениц, а сторону, которая будет использоваться для монтажа, обеззараживают спиртом.
  4. Обработка светодиодных матриц: металлическую поверхность матриц также нужно обезжирить спиртом. Для этого элементы можно просто положить на ватный диск, пропитанный спиртом. Снимать их с диска до монтажа не рекомендуется, так как это может привести к повторному загрязнению (рисунок 4).
  5. Разметка профиля: на обработанном куске алюминиевого профиля делают отметки для мест будущего крепления светодиодов и просверливают отверстия. Оптимальным считается расстояние в 9 см. На обезжиренную поверхность профиля наносят специальный термоклей и приклеивают светодиодные матрицы. При этом их желательно располагать плюсовыми выводами в одну сторону, чтобы в дальнейшем вам было проще паять провода.
  6. Подготовка монтажного провода: монтажный провод МГТФ нарезают на куски длиной 12-13 см, зачищают концы и облуживают их паяльником. Далее провода нужно припаять к светодиодам. При этом нужно соблюдать полярность: плюс первого светодиода припаивают к минусу второго и так далее.
  7. Соединение: с обратной стороны профиля делают два отверстия в центре, диаметром не более 4 мм. На расстоянии 10-15 см от них делают еще одно отверстие, диаметром 1 см. Из провода отрезают два куска длиной 75 см, вставляют их в отверстия и выводят на разные концы профиля. Концы этих проводов припаивают к светодиодам по полярности. С одного конца профиля заводят двулужный провод с вилкой, которую выводят через большое отверстие. Концы этого провода присоединяют к драйверу (рисунок 5).

Светодиодный светильник своими руками
Рисунок 5. Монтаж светодиодного светильника: 1 — крепление светодиодов на термоклей, 2 — соединение светодиодов пайкой, 3 — подключение светодиодов к драйверу, 4 — крепление лампы

На завершающем этапе к обратной стороне профиля нужно прикрепить кронштейны, с помощью которых конструкция будет зафиксирована внутри теплицы над растениями.

Сборка светодиодного светильника для тепличных растений пошагово детально показана в видео.

Особенности светодиодных светильников

Светодиодные светильники предоставляют растениям необходимый для их развития свет, преобразовывающийся в волны различной длины. Таким образом, флора теплиц поглощает только тот спектр излучения, в котором больше всего нуждается.

Кроме того, излучения светильников максимально приближено к естественным солнечным лучам. В их спектр входят только полезные для роста растений волны.

В перечень значимых преимуществ так же включены:

  • Стабильность заданного освещения на протяжении необходимого времени.
  • КПД светодиодов превышает отметку в 80%.
  • В спектре отсутствуют ультрафиолетовые и инфракрасные волны.
  • Высокие показатели экологичности.
  • Освещение растений теплиц только волнами определенного спектра.
  • Сравнительно низкий уровень энергозатрат по сравнению с другими видами освещения.

Единственным минусом применения светодиодных светильников в теплицах является его относительно высокая стоимость. Не каждый фермер готов отдать за подсветку от 200 до 1500$ (в зависимости от площади помещения).

led - подсветка парника

Светодиодная лента для парника

Светодиодная лента представляет собой гибкую печатную плату, на которой на одинаковом расстоянии расположены светодиоды. Производители выпускают ее в рулонах, длина, которой зачастую составляет от 5 метров и более. Простота крепления данного вида освещения позволяет выращивать плодоносные растения не только в теплицах, но и на подоконнике, парниках. Ленту можно применять и в качестве дополнительной подсветки, ведь она достаточно – энергосберегающая.

Освещение парника led лентой

При этом сочетания светодиодов представляется в различных конфигурациях 15:5, 10:3 и т. д., в зависимости от цели освещения. Наиболее популярное – 5:1. Это означает, что на после каждых 5-ти красных диодов будет следовать 1 синий. Во время фотосинтеза первые – нужны для накапливания углеводов, вторые – способствуют образованию аминокислот, что является основным условием для деления клеток.

Спектр светового излучения для светодиодных ламп

Ученые, наблюдая за растениями, установили, что для разных процессов им необходим различный спектр светового излучения. Для выращивания растений в теплицах используют световой поток следующего спектра:

  • длину волны в спектральном диапазоне 450 до 460 нм имеет фиолетовый или синий цвет. При подсветке растений таким светом они будут получаться низкорослыми, а также с большим количеством зелени. При этом для них будет характерная низкая продуктивность;

Фиолетовая подсветка растений

Фиолетовый спектр излучения

  • длину волны в спектральном диапазоне от 620 до 630 нм имеет красный или оранжевый цвет. Такое освещение стимулирует у растений активное развитие корневой системы, а также цветение и созревание плодов.

Обратите внимание! Естественный световой поток солнечного света содержит в себе и синий, и красные цвет. Поэтому в данной ситуации растения будут активно развиваться и хорошо плодоносить.

Красная подсветка растений

Красный спектр излучения

Читайте также: Электрика – умный дом, прокладка кабелей и другие услуги от специалистов

Led-продукция характеризуется тем, что светодиоды могут излучать свет конкретного цвета, которые имеют узкий диапазон излучения. Поэтому, если вы хотите получить хорошо развитые и плодоносящие культуры, светильники для теплицы должны содержать несколько видов диодов:

  • оранжевые или красные;
  • синие.

Обратите внимание! Светодиодные лампы для теплиц, которые содержат несколько типов диодов, стоят достаточно дорого. Но такой прибор можно сделать своими руками, что в разы снизит стоимость подобного рода светильника.

Проведя правильный расчет или путем эмпирического подбора комбинации из разных светодиодов можно подобрать оптимальный спектр излучения для каждого вида выращиваемых культур.

Сколько нужно света?

Просто оборудовать в зимней теплице освещение недостаточно. Необходимо знать нормы освещенности в теплицах, какое количество света в сутки необходимо тому или иному растению, а также возможность и территорию, которую может освещать конструкция.

В среднем продолжительность светового периода должна составлять от 12-ти до 16-ти часов в сутки, промежуток покоя длится около 6-ти часов. Искусственное освещение в теплице ни в коем случае нельзя использовать круглосуточно, а применяются в качестве продления светового дня.

Плодоносящие культуры и цветы нуждаются в большем количестве света, нежели корнеплоды и зелень (салаты, укроп, петрушка и т.д.).

Учитывая мощность лампы можно произвести расчет освещенности теплицы:

  1. 1.150 w = 60 см²
  2. 2.250 w = 90 см²
  3. 3.400 w = 120 см²
  4. 4.600 w = 200 см²
  5. 5.1000 w = 250 см²

Учитывая расстояние от растения можно рассчитать освещенность теплиц в люксах:
Bez-imeni-5

Выбрать ночное или дневное досвечивание теплиц? При дневном освещении рационально будет использовать приборы способные снабдить теплицу таким количеством света, которое необходимо растению во время солнцестояния. Плотность подачи энергии света должна составлять от 400 до 1000 ммоль на м2.

При ночном освещении можно использовать фотопериодическое освещение. Плотность подачи энергии должна составлять от 5 до 10 ммоль на м2.

СПРАВКА: Расчет освещение для теплиц можно сделать и с помощью онлайн-калькулятора в Интернете.

Светодиодные тепличные прожектора

В теплицах светодиодные прожектора могут применяться как основное либо добавочное освещение. Ключевая задача такого оборудования аналогична целям прочих тепличных осветительных приборов — волновой спектр обязан способствовать обогащению выращиваемой растительности в тепличных условиях, в период цветения, вегетации.

Важно! Главное преимущество прожекторов с диодным световым источником — высокая герметичность. Для теплиц, где преобладает повышенная влажность, это достаточно значимый показатель.

Прожекторы

В спектр такого устройства освещения можно включать следующие волны:

  • Голубые — длина волны 430—460 нм, предназначены для ускорения роста культуры.
  • Красные — длина 630—660 нм, предназначены для лучшего развития, цветения рассады.
  • Ультрафиолетовые — длина 380 нм, ускоряют рост растительности, способствуют уничтожению вредоносных насекомых. Но они считаются вредными для здоровья человека, поэтому в стандартную модификацию тепличных систем освещения не входят. Этот спектр может быть добавлен производителем по желанию клиента, в случае изготовления светотехнического оборудования под заказ.
  • Инфракрасные — ускоряют развитие растительности, но негативно влияют на состояние человеческого здоровья, поэтому тоже не входят в стандартную комплектацию осветительных систем. Также добавляются производителями под заказ.

Расчет освещения в зависимости от размера теплицы

Перед покупкой рассчитайте оптимальную подсветку в тепличном комплексе с учетом его габаритов. Также имеют значение следующие критерии:

  • Высота парника и расстояние, разделяющее ростки и лампочки;
  • Характер культивируемых саженцев (в зависимости от этого меняется и интенсивность излучения);
  • Мощность осветительных элементов;
  • Габариты тепличной конструкции.

Алгоритм вычисления выполняется по следующей формуле: F= (E*S)/ Ки, в которой:

  • F – необходимая интенсивность (в Лм);
  • E – степень освещенности (в Лк);
  • S – площадь участка, который необходимо освещать (в кв. м);
  • Ки – коэффициент применения светового пучка (зависим от локализации отражателя – для внутренней системы отражения это цифра 0,8, а для внешней – 0,4).

Например, вы планируете выращивать огурцы в помещении площадью восемь квадратных метров с внутренним отражателем. Рекомендованный световой минимум для них 5000 Лк. Наша формула для расчета будет выглядеть следующим образом:

F= (5000*8)/0,8=50000 Лк

Полученный результат позволяет калькулировать мощность осветительных источников и их количество.


Светодиодное освещение теплиц: виды, расчёт светодиодной системы, плюсы и минусы освещения на светодиодах

Освещение теплиц светодиодными лампами расчет

Главными факторами, обеспечивающими нормальную вегетацию растений, являются температурный режим, влажность и хорошее освещение. При выращивании культур в теплицах важно предусмотреть эффективную осветительную систему, которая бы подходила по интенсивности излучения и имела экономный расход энергии. Таким критериям соответствуют светодиоды. О правилах организации светодиодного освещения в теплицах пойдёт речь в статье.

Какие задачи выполняет освещение в теплицах

В период развития любое растение нуждается в питании. Источником полезных веществ является не только влага и подкормки в почве. Один из главных процессов вегетации – фотосинтез невозможен без света (естественного/искусственного). При обустройстве в тепличных комплексах искусственного освещения важно учесть параметры интенсивности излучения для каждого вида растения и длительность светового дня.

Если вспомогательное освещение в тепличной конструкции отсутствует или его система выполнена с ошибками, то огородников ожидают следующие неприятные сюрпризы:

• цвет зелени теряет насыщенность, листва становится бледной;

• нижняя часть куста желтеет;

• зелёная масса слабо нарастает или вообще тормозит;

• стебли становятся хрупкими, ломаются под весом зелёных плодов.

Предотвратить проблемы поможет искусственная подсветка. Для создания системы потребуется грамотно выбрать светильники с учётом их мощности и диапазона излучаемого света. Также важно предусмотреть регулировку света, благодаря чему можно менять продолжительность искусственной подсветки в зависимости от этапа развития растения и его вида.

Какой должна быть подсветка в теплице

Сразу стоит обозначить роль жёлтых ламп, их можно использовать только при выращивании рассады. Жёлтый диапазон излучений не подходит для выращивания плодоносящих культур. Как вариант обустроить светодиодную систему. Параметры излучения света светодиодов широкие, что даёт возможность производить регулировку тепличных светильников, комбинировать их с естественным светом или дневным типом освещения.

При создании условий для хорошей вегетации учитываются следующие правила подсвечивания в теплице:

• система должна быть оснащена реле, это обеспечивает беспрерывное освещение, при котором солнечный свет меняется светодиодным излучением;

• порядка 6 часов в сутки следует давать растениям отдых, темнота им необходима, так же как и солнце (при постоянном подсвечивании растение отстаёт в развитии, часто сбрасывает листву);

• важно, чтоб материал, используемый для изготовления конструкции, максимально пропускал свет (для культур нет ничего лучше естественного солнечного света, лампы любого свечения полностью не способны заменить его);

• светильники подбираются со свечением, приближённым к естественному свету, от монохромных вариантов стоит отказаться.

Требования, предъявляемые к подсветке

• длительность светового дня – не менее 18-20 часов (на этапе формирования ростков и дальнейшем их развитии), 8-12 часов (на поздних этапах созревания);

• каждый участок должен освещаться равномерно;

• рекомендуемый диапазон излучения – 400-500 нанометров (для молодых ростков), 600-700 нанометров (для формирования цветов и завязей);

• благоприятные цвета излучения – синий, красный;

• на 1 м2 теплицы требуется лампа мощностью в 100 Вт или 15-25 тысяч люкс;

• угол освещения – в диапазоне от 600 до 1200 лк.

Расчёт светодиодной системы для теплицы

Чтобы определить количество необходимых светодиодов, нужно учесть расстояние от точки освещения до растений и световой поток ламп.

Для удобства расчётов можно воспользоваться формулой F = E * S : Kи, где F — световой поток, требуемый для определённой культуры, Е – уровень освещённости, S – площадь освещаемой зоны, Ки – коэффициент использования потока.

Если с пониманием технических данных возникают проблемы, можно воспользоваться усреднёнными значениями, которые приводят в качестве примера опытные огородники или обратиться за помощью к электрику. Также есть возможность произвести расчёты на онлайн-калькуляторе, которые размещаются на многих тематических сайтах.

Какие параметры учитывают при расчете освещенности светодиодными светильниками?

Как рассчитать количество светильников? Для этого используют специальную формулу, итоговый результат которой будет зависеть от отдельных параметров. Давайте подробно рассмотрим, какие факторы повлияют на расчет.

Нормы освещения

Для каждого типа помещения действуют свои нормы освещения. К примеру, в производственном цехе, где выполняют высокоточные работы, требуется больше света, чем в прихожей или санузле.

Нормы освещения в зависимости от типа помещения

Тип помещения Свет, в люксах
офис 300-500
конференц-зал 200
кухня, спальня, зал для гостей 150
прихожая, кладовая, санузел 50
детская 200
библиотека или кабинет 300

Приведенные нормы освещения формируются в Люксах. Люкс — единица, созданная для сопоставления света прибора с 1 кв. м. площади. То есть, свет в 1 Люкс соответствует светимости в 1 Люмен на 1 м. кв. помещения.

Тип помещения

В нормах СНиП всегда будет присутствовать тип комнаты, для которой требуется подобрать осветительный прибор. Разумеется, в офисных помещениях, библиотеке и детской комнате создают более яркий свет. Коридоры, лестничная клетка, санузел не требуют повышенной яркости ламп.

Параметры помещения

Для выполнения расчетов понадобится узнать площадь комнаты. Рассчитывается она по формуле, известной нам со школьной скамьи: S= a*b, где S — площадь помещения (м. кв.), a — длина комнаты (м), b — ширина (м).

Кроме того, учитывают коэффициент поправки. Он формируется с учетом высоты потолка. Чем более высокой будет стена, тем значительнее будет рассеиваться свет на пути к подсвечиванию рабочих поверхностей и пола.

Мощность светодиодных светильников

Этот параметр подбирается после расчета освещения. Правильный выбор мощности осветительного оборудования обеспечит комфортные условия пребывания в помещении.

Как быть, если производитель не указал светимость led-ламп? Ориентируйтесь на следующую таблицу.

Соответствие мощности световому потоку

Мощность, Ватт Величина светового потока, Люмен
3-4 250-300
4-6 300-450
6-8 450-600
8-10 600-900
10-12 900-1100
12-14 1100-1250
14-16 1250-1400

Тип рассчитываемого светильника

Существует несколько типов светодиодных светильников: точечные, промышленные, потолочные, уличные. Формула расчета освещенности каждого из них имеет свои отличия.

Алгоритм расчета

Расчет светового потока проводится достаточно просто. Формула предполагает всего 3 составляющих, которые перемножаются между собой.

Достаточно перемножить 3 параметра:

  1. Норму освещения.
  2. Площадь помещения.
  3. Коэффициент поправки.

Пример расчета освещенности помещения

Необходимо подобрать led-светильник для кухни в 15 кв. м с высотой потолка 2,6 м. Какой мощности будет осветительный прибор?

Расчет

Норма освещения кухни — 150 Лк. Тогда световой поток составит показатель: 150*15*1= 2250 Люмен.

На основе таблицы соответствия мощности световому потоку выбираем количество лампочек и их мощность. К примеру, можно приобрести 2 лампы мощностью 12 Вт каждая или 4 лампы по 8 Вт каждая.

Как видите, расчет освещенности совершается по совершенно несложной формуле!

Нормы и требования

Следует отметить, что все представители растительного мира по-разному реагируют на воздействие светового излучения. Также спектр излучения будет стимулировать различные функции у произрастающих культур, поэтому вам необходимо учитывать длину излучаемых волн, лежащих в ультрафиолетовом или инфракрасном спектре:

  • Ультрафиолетовый спектр от 300 до 400 нм – пригодиться для удаления вредоносных микроорганизмов из теплицы, но может использоваться исключительно в профилактических целях. Длительное воздействие окажется губительным для флоры.
  • Фиолетовый 400 – 430 нм – позволяет укрепить ствол и повысить устойчивость к внешним погодным факторам.
  • Синий спектр 440 – 460 нм – способствует росту как корневой системы, так и листьев, повышает фотосинтез выращиваемых в теплице культур.
  • Зеленый 500 – 600 нм – не несет практической пользы для обитателей теплицы, если установить только такие модели приборов освещения, может погибнуть весь урожай.
  • Желтый 600 – 620 нм – стимулирует вытягивание растений, что подходит далеко не всем культурам, к примеру, актуально для декоративных деревьев, кустарников и прочих. Но бесполезно для плодоносящих или цветущих.
  • Красный спектр 620 – 700 нм – под его воздействием стимулируется выработка углеводов и их дальнейшая транспортировка, что приводит к быстрому развитию плодов или цветоносов.
  • Инфракрасное излучение от 780 нм и более приводит к наращиванию температуры растений, что может погубить урожай в теплице.

Выбор конкретного спектра ламп для искусственного освещения производится в соответствии с сортом выращиваемой флоры и требуемого результата. На практике лампы освещения могут содержать сразу несколько спектров, что расширяет их функциональность. Но это относится далеко не ко всем устройствам освещения, поэтому необходимо внимательно изучить особенности влияния световых приборов на микроклимат теплицы и состояние ее обитателей.

Влияние света на культуры
Влияние света на культуры

Требования к подсветке теплиц

Создавая освещение в теплицах, нужно учитывать много факторов, большинство которых зависит от того, какие тепличные культуры будут выращиваться.

Обратите внимание! Неправильный расчет уровня освещения, подбор типа освещения (инфракрасные, ультрафиолетовые, светодиодные и т.д.) может привести к тому, что несмотря на урожайность, получаемые плоды будут бедны на полезные микроэлементы и иметь не тот вкус.

Чтобы добиться качественного и вкусного результата, подбор led-продукции должен проводиться грамотно и с учетом следующих рекомендаций:

  • нельзя делать упор на какой либо один спектр светового излучения (инфракрасные, ультрафиолетовые и т.д.). Искусственное освещение должно быть взвешенным в данном вопросе. Это связано с тем, что чрезмерные инфракрасные или ультрафиолетовые светильники. Переизбыток такого типа излучения может привести к гибели посадок;
  • определить наиболее оптимальное растение до растения от лампы. Расчёт здесь не поможет, поэтому продеться поэкспериментировать;

Правильное расположение ламп

Расстояние от лампы до растений

  • соблюдение нормы освещения. Для каждого сорта культурных растений существует своя биологическая норма по уровню освещения. Это обязательно следует учитывать при организации led подсветки.

Далеко не все светильники для теплицы могут одновременно соответствовать всем необходимым требованиям. Поэтому к выбору осветительной продукции led типа стоит подходить очень внимательно.

Советы по электромонтажу

Для организации освещения в теплице обязательно воспользуйтесь советами опытных специалистов:

  • перед началом установки светильников обязательно спланируйте места расположения и нужное количество;
  • корпус осветительного оборудования в теплице должен подключаться к защитному заземлению согласно п.1.7.51 ПУЭ;
  • все места соединения проводов фиксируются пайкой, обжимом или клеммой в соответствии с требованиями п.2.1.21 ПУЭ;
  • на вводе в теплицу установите щиток и обустройте в нем систему защиты от перегрузок и аварийных режимов;
  • при креплении светильников в поликарбонатных теплицах используйте специальные подставки или каркасы.

Основные преимущества использования диодных источников освещения для выращивания различных культур в тепличных условиях

  • Стабильность установленной интенсивности света на протяжении необходимого временного периода.
  • Светодиоды имеют КПД более 80 процентов.
  • Инфракрасные, ультрафиолетовые волны полностью отсутствуют.
  • Абсолютно экологически безопасный световой источник.
  • Освещение тепличных культур исключительно волнами необходимого спектра.
  • Если сравнивать с другими источниками света, светодиодные лампы наиболее экономичные в плане расходов на электричество.

Важно! Единственным недостатком эксплуатации такого светотехнического оборудования для теплиц считается высокая стоимость осветителей.

Лампы для теплиц

Поэтому не каждый начинающий предприниматель может себе позволить организацию тепличного светодиодного освещения на первом этапе сельскохозяйственной деятельности. Но впоследствии это очень выгодный вариант освещения, так как система освещения с применением светодиодных элементов за счет продолжительного срока эксплуатации окупается вдвойне.

Определение количества ламп для подсветки

Многие сегодня предпочитают делать led светильники для теплиц своими руками. Но перед тем, как приступать к работе, необходимо провести расчет. Если расчет был неверным, то созданная своим руками светодиодная подсветка принесет следующие негативные моменты:

  • при недостаточности светового потока, растения будут медленно развиваться;
  • при избытке света, посадки будут перегреваться и плохо плодоносить.

Расчет основывается на следующих показателях:

  • тип источника света (светодиодные, ультрафиолетовые, инфракрасные и т.д.);
  • размеры помещения, которое необходимо осветить;

Помещение теплицы

Габариты теплицы

  • тип выращиваемых культур.

Для led осветительной продукции расчет основывается на таком соотношении: 25Вт/м2. Исходя из этого соотношения, можно достаточно быстро рассчитать необходимое количество ламп для данной конкретной теплицы.

Преимущества использования светодиодной продукции для подсветки теплиц

Наиболее популярными источниками света на данный момент является светодиодная продукция. Такие изделия сегодня очень часто используют для освещения теплиц. Такая популярность светодиодов основывается на следующих положительных моментах:

  • наиболее экономный источник света. Такие изделия потребляют самое минимальное количество электроэнергии. Поэтому на вашем кошельке данный тип продукции скажется не слишком заметно;

Сравнение разных типов ламп

Энергопотребление разных типов лампочек

Светодиодная лента

  • возможность использовать как лампочки, так и светодиодные ленты;
  • возможность создать светодиодный светильник своими руками, особенно при использовании светодиодной ленты с разными диодами по типу свечения;
  • такие изделия практически не нагреваются. Поэтому их можно использовать на самом минимальном расстоянии от растений;
  • отсутствие времени, идущего на разогрев. Такого рода светильники после включения зажигаются моментально;
  • устойчивость светодиодной продукции к низким температурам. Поэтому такие лампы эффективно будут функционировать в теплицах;
  • изделия, работающие на небольшом напряжении. Кроме этого данный тип светильников способен без сбоев в работе переносить неустойчивый поток напряжения;
  • длительный период работы. Данный аспект касается как светодиодной ленты, так и led лампочки. Срок службы такой продукции составляет около 50 000 часов;
  • устойчивость продукции к вибрациям и встряхиваниям;
  • создают рассеянный световой поток. Благодаря этому такие лампы способны эффективно освещать достаточно большую площадь.

Несмотря на такой внушительный перечень достоинства, светодиодные изделия имеют один значительный минус – их стоимость по сравнению с другими типами источников света (ультрафиолетовые, инфракрасные и т.д.) стоят наиболее дорого. Но купив такой светильник и создав качественное освещение в теплице, вы очень быстро получите дивиденды в виде отличный фруктов и овощей.

Классификация ламп натриевого типа

Лампы натриевого типа могут быть двух видов: высокого и низкого давления. А светильники высокого давления (НЛВД) в свою очередь подразделяются на:

Как выбрать натриевые лампы для теплицы - выбор освещения теплицы ДНаТ — обычные лампы.
Как выбрать натриевые лампы для теплицы - выбор освещения теплицы ДНаЗ — с зеркальным слоем внутри, обеспечивающим более высокую производительность, взрывобезопасность, снижение энергопотребления (однако они проигрывают по мощности ДНаТ).
Как выбрать натриевые лампы для теплицы - выбор освещения теплицы ДРИ и ДРИЗ более дорогие и сложные устройства — по спектру излучения, устойчивости к перепадам напряжения, сроку службы и КПД они в большей степени отвечают необходимым требованиям, но за них придется и больше заплатить.
Как выбрать натриевые лампы для теплицы - выбор освещения теплицы

Варианты светодиодной подсветки теплиц

На данный момент времени на рынке осветительных приборов существует большой выбор светодиодных источников света, которые можно использовать для освещения теплиц. Для самостоятельного изготовления ламп вы можете использовать, как светодиодные ленты, так и лампочки. А можно купить следующие виды осветительных приборов:

Светодиодная лампа DS Agro 50

  • DS Agro 50;
  • DS Agro 66;

Обратите внимание! Оба варианта дают равномерный и яркий свет, а их корпус защищен от проникновения внутрь прибора влаги, пыли и грязи. Они могут крепиться на стены или подвешиваться к потолку.

  • DS Agro 100, 150 или 200. Дают в три раза больший уровень освещения, что позволяет осветить значительно большую площадь.

Но как говорилось выше, гораздо дешевле сделать светодиодные светильники своими руками.

Виды светодиодного освещения

Существует несколько видов светодиодных светильников, которые допустимо применять для освещения теплицы. Это такие разновидности, как:

  1. Отдельные приборы – лампы, лед-элементы – применяются для подсветки небольшой массы рассады.
  2. Трубчатые – размещаются в протяженных оранжереях.
  3. Прожекторные осветители – устанавливаются на больших площадях тепличных комплексов.
  4. Квадратные плафоны, так называемые «таблетки» – предназначены для профессионального использования в подсветке стеллажей.
  5. Лэд-полоски – благодаря гибкости легко монтируются в любой нужной конфигурации, и потому сфера их применения широка и универсальна.

Тонкости светодиодного освещения теплицы и его расчет

При выборе типа светодиодного светильника для освещения теплицы нужно учесть несколько важных нюансов: во-первых, для повышения эффективности и экономии для отдельных ламп нужно использовать отражатели; во-вторых, светоисточник необходимо монтировать так, чтобы он непрерывно без перегрева работал до 16 часов в сутки, что особенно актуально ранней весной и поздней осенью; в-третьих, электропроводка и сами приборы подсветки должны иметь надежную изоляцию и высокую степень защиты от повышенной влажности в парниках и теплицах.

Наши руки не для скуки

А не замахнуться ли нам растениеводам на светодиодный светильник своими руками и его сделать самостоятельно? Все-таки цена светильников большая и не каждый может позволить себе их купить. Светодиоды для теплиц можно купить в розницу в магазине или через интернет. Если есть некоторый опыт работы с паяльником такой светильник можно сделать самому.

Необходимые инструменты:

  • Мультиметр
  • Паяльник
  • Флюс
  • Припой
  • Теплопроводящий клей
  • Теплопроводящий скотч

Материалы:

Читайте также: Выбираем лампы для теплицы: правильное освещение зимой, расчет освещенности для роста растений

  • Светодиоды красные 5 штук FRM-R1
  • Светодиоды синие 5 штук FRM-B1
  • Драйвер RLD10
  • Радиатор алюминиевый
  • Провод МГТФ (или другой подходящий)

Радиатор

Что может послужить радиатором? Алюминиевые, медные, латунные и даже железные пластины. Одним словом все, что хорошо отводит тепло. На один светодиод нужно ориентировочно 25 см. кв.

Радиатор состоит из трех пластин. Центральная пластина имеет 5 отверстий: по два для крепления боковых пластин и одно центральное для крепления собственно светильника.

svetilniki-dlya-teplits-svetodiodnye
Радиатор алюминиевый

Во время эксплуатации светильника температура радиатора не должна превышать 50о С.

Если светодиод будет работать при температуре больше 50о С, он быстро выйдет из строя.

Светодиод

Светодиоды бывают разных конструктивных исполнений. Для светильника необходимы светодиоды мощностью 1 или 3 ватт.

Советы: светодиоды лучше паять при помощи пинцета. Это спасет их от перегрева.

Синие светодиоды приклеивают к пластине токопроводящим клеем. Красные светодиоды клеят через теплопроводный скотч, чтобы изолировать подложку от пластины.

svetilniki-svetodiodnye-dlya-teplits
Светодиод

Следует обязательно перед пайкой или приклеиванием светодиодов к пластине убедиться в их полярности. На одной из ножек-выводов светодиода выдавлен минус-это катод. Соответственно другой — анод. Это плюс.

Советы:

  • Перед пайкой необходимо «прозвонить» каждый светодиод, чтобы убедиться в его исправности
  • Время пайки светодиода не более 2-3 секунд

Пластины с приклеенными светодиодами

На фото видно, что светодиоды собраны последовательно. После сборки всей цепочки к ней подключают драйвер RLD10.

Драйвер нужно подбирать по будущей мощности светильника. Мощность светильника равна сумме мощностей светодиодов.

svetodiodnye-svetilniki-dlya-dlya-teplits
Светодиоды собраны последовательно.

Драйвер светильника RLD10

svetodiody-dlya-teplits
Драйвер светильника

Драйвер светильника способен питать энергией светодиоды суммарной мощность 15 ватт при токе 330 мА. Таким образом, нагрузку от 10 светодиодов он легко выдержит.

Схема подключения драйвера

Все светодиоды подключаются к драйверу одинаково. Плюс к минусу и вперемежку синие светодиоды с красными.

Все соединения должны быть защищены от влаги.

Защита драйвера от влаги

Необходимо учитывать, что условия работы в теплицах для электронных приборов тяжелые. Все они требуют защиты от влаги и пыли. В данном случае драйвер находится в термоусадочной трубке.

Концы проводов необходимо заизолировать изоляционной лентой. Любой драйвер должен быть проверен перед пуском светильника в эксплуатацию.

Для этого необходимо разорвать последовательное соединение светодиодов, включить в цепь мультиметр и измерить ток в цепи. Он должен соответствовать для данного драйвера 330мА, а для других драйверов указанный ток в их технической характеристике.

zaschita-drayvera-ot-vlagi
Защита драйвера от влаги

Источники
  • http://energetika-64.ru/masteram/osveshchenie-v-teplice-nochyu.html
  • http://mirfermera.ru/660-osveschenie-teplic-svetodiodami.html
  • http://ledno.ru/lampy/dlya-doma/led-podsvetka-teplic.html
  • http://lightika.com/osveshhenie/osveschenie-dlya-teplic.html
  • http://cdelct.ru/baza/svetodiodnye-lampy-dlya-teplits.html
  • http://chip-led27.ru/projects/osveshenie/vybor-lamp-i-raschet-svetodiodnogo-osveshcheniya-v-teplitse/
  • http://infracom74.com/osveschenie-teplits-svetodiodnymi-lampami-raschet/
  • http://kupifonarik.ru/osvesenie-teplicy-svetodiodnymi-lampami-rascet-mosnosti-led-svetilnikov/
  • http://www.asutpp.ru/osveschenie-v-teplitse.html
  • http://arbolit.org/instruktsii/raschet-kolichestva-svetodiodnyh-lamp-dlya-osvescheniya-teplic.html
  • http://rmp-energo.ru/ustrojstva/led-dlya-teplic.html

Всё о доме и саде
Добавить комментарий
