Разновидности теплиц

Конструкция теплиц, в принципе, не очень сложна, поэтому ее может построить любой собственник участка самостоятельно. Для этого нужно только заготовить материал и инструменты. Теплицы можно разделить по типам, отталкиваясь от различных критериев — это материал изготовления, форма строения, стационарной или временной она будет.

Материал для покрытия теплицы

Для покрытия теплиц используется несколько различных типов материалов. Они должны быть прозрачными, могут иметь благоприятные для роста растений оттенки. Например, поликарбонат, который стал особенно популярен в последнее время, иногда выбирается не только бесцветный прозрачный, но и желтоватого или зеленого оттенка.

Поликарбонатное покрытие зеленоватого оттенка

Компания КИНПЛАСТ предлагает высококачественный сотовый поликарбонат для теплиц. Материал обладает отличными техническими и эксплуатационными характеристиками. КИНПЛАСТ является ведущим производителем поликарбоната на отечественном рынке. В линейку сотового поликарбоната входят такие марки, как WOGGEL – материал, созданный в сотрудничестве с зарубежными коллегами; SKYGLASS – универсальный поликарбонат с отличными характеристиками по доступной цене; а также специально разработанные марки поликарбоната для использования в сельском хозяйстве АгроТИТАН.

Часто для покрытия стен и крыши теплицы используется стекло. Оно по своему структурному строению и прозрачности отлично подходит для этого помещения, но для установки остекления необходимо создать особо надежную прочную конструкцию каркаса, так как этот материал имеет немалый вес. Капитальные зимние теплицы иногда возводят из металлопластиковых рам и стеклопакетов, но такое строение обойдется чрезвычайно дорого.

Традиционно для создания прозрачных стен и крыши широко применяется стекло

Еще одним вариантом, который чаще других применяют для покрытия теплиц, является полиэтиленовая пленка. Она может быть использована для натягивания на каркас, возведенный из любого материала, так как имеет очень небольшую массу. В последнее время в продаже появилась специальная армированная пленка, которая более долговечна, и ее проще закрепить на обрешетке каркаса.

Тепличная пленка с армированием

Чтобы определиться с выбором материала, нужно внимательно изучить его эксплуатационные характеристики, которые представлены в данной таблице:

Параметры оценки материалаСотовый поликарбонатСтеклоПленка

Миниатюра
Крепление и вес Имеет небольшой вес, и в определенных конструкциях может быть использован без дополнительных элементов каркаса, а также без фундамента. Стекло имеет самый большой вес по сравнению с другими покрывными материалами, и, выбирая его, необходимо будет продумать надежный каркас, установленный на фундамент. Полиэтилен обладает очень небольшой массой, но требует особого крепления.
Если материал не армирован, то его закрепляют к каркасу через специальные рейки и дополнительно фиксируют тонкими растянутыми веревками.
Долговечность Поликарбонат в качестве покрытия теплицы может прослужить 18÷25 лет, в зависимости от его качества.
Этот материал гибок и имеет достаточную жесткость для того, чтобы являться элементом самонесущей конструкции.
Закрепленный на каркас, он не деформируется и не дает перекосов.
Стекло может прослужить длительное время, так как не подвержено влиянию ультрафиолетовых лучей и влаги.
С другой стороны, стекло является хрупким и негибким материалом, поэтому плохо переносит механические воздействия, большие нагрузки и деформацию конструкции каркаса.
Полиэтилен имеет самый низкий срок эксплуатации по сравнению с другими покрывными материалами, так как подвержен влиянию ультрафиолета, от которого постепенно разрушается.
Кроме того, нельзя его назвать устойчивым и к перепадам температур.
Шумоизоляция Сотовый поликарбонат хорошо глушит шумы ветра и дождя, благодаря своему строению. Если монтаж материала будет выполнен некачественно, то во время сильного ветра порывы воздуха могут проникать внутрь, а стекло издавать звон. Пленка не защитит теплицу от шума, а если ветер будет очень сильный, то материал будет сильно шуршать на ветру.
Внешний вид Поликарбонат придает строению эстетичный вид и способен сделать обычную теплицу настоящим украшением территории. Правильно установленное стекло придаст теплице аккуратный внешний вид. Пленка выглядит аккуратно и остается прозрачной только первый сезон ее использования, да и то – не всегда.
Затем, под воздействием солнца, температурных перепадов и ветра, она становится мутной и теряет свой эстетичный внешний вид и светопропускающую способность.
Безопасность Поликарбонат имеет высокую прочность, превышающую аналогичный показатель стекла, примерно, в 200 раз, а также легче его примерно в 15 раз.
При падении материал не бьется и не может травмировать осколками находящихся внутри или рядом с теплицей людей.
Некачественно установленное стекло – крайне опасно для людей, работающих внутри.
Кроме этого, если осколки попадут в грунт теплицы, то можно серьезно пораниться при последующем проведении обработки земли.
Поэтому, если запланирована установка именно стекла, то его монтаж рекомендовано доверить профессиональным мастерам.
Совершенно безопасна и для людей, и для грунта теплицы.
Уход За этим материалом легко ухаживать — его достаточно помыть водой, установив сильный напор в шланге.
Однако, нужно отметить, что пыль на поверхности поликарбоната практически незаметна, поэтому теплицу не придется мыть достаточно часто.
На стекле остаются следы капель от дождя, а также хорошо задерживается пыль.
Чтобы избавиться от грязи на поверхности, нужно приложить немало физических усилий.
Особенно некомфортно и опасно проводить уборочные мероприятия на тепличной крыше.
Полиэтиленовую пленку не моют, так как после влажной уборки на ней остаются разводы, и она становится мутной, что затрудняет полноценное проникновение света внутрь.
Единственный выход при сильном загрязнении – полная замена пленки.
Создаваемый микроклимат Поликарбонат способен надежно термоизолировать теплицу и уберечь растения от ветра.
Испарения, оседающие на внутренних поверхностях, стекают по ним в почву.
Кроме этого, материал не только отлично пропускает свет, но и делает его более мягким и рассеянным.
Тепло, выделяемое почвой и растениями, надежно сохраняется внутри помещения, что и создает парниковый эффект.
Стекло не способно создать высокую теплоизоляцию, если это не металлопластиковые конструкции со стеклопакетами.
Материал отлично пропускает свет, но не рассеивает его, а иногда даже фокусирует на конкретной грядке, что крайне вредно для листьев растений.
Плотная новая полиэтиленовая пленка способна создать высокую теплоизоляцию, но за сезон, под влиянием температур, солнца и ветра, она истончается и теряет свои первоначальные качества.
Поэтому рекомендовано, покрытие из пленки менять каждый год.

Взвесив все «плюсы» и «минусы» материалов, а также принимая в расчет конструкцию задуманного строения, можно будет сделать выбор типа покрытия.

Конструкции теплиц

Теплицы имеют различные конструкции — это может быть просторное помещение или просто большой ящик, укрытый остекленной рамой. Используются также сооружения, наполовину своей высоты уходящие в грунт. Остановить свой выбор на одной из разновидностей будет возможным только после того, как хозяин разберется в особенностях каждой.

  • Самая простая конструкция теплицы, которая может быть построена из подручных материалов, состоит из обычного ящика, размером, например, 2000×1500 мм, собранного из досок и установленного на благоприятном участке придомовой территории. Для такой теплицы в качестве крыши часто используют старые остекленные рамы.

Одна их простейших конструкций с использованием деревянных рам

Подобные теплицы обычно используются для выращивания рассады или зелени с ранней весны до поздней осени.

  • Еще одним вариантом простой и доступной в постройке теплицы является простая каркасная конструкция, изготовленная из металлопластиковых или полипропиленовых труб, арматуры, а иногда даже из толстой стальной проволоки, обтянутая полиэтиленовой пленкой.

Легкий трубчатый каркас, покрытый полиэтиленовой пленкой

Если для теплицы выбираются пластиковые трубы, то каркас из них под силу сделать даже женским рукам, так как этот материал достаточно легко гнется и хорошо держат форму.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.

Инженер.

Задать вопрос эксперту

Подобный вариант теплицы может быть использован в течение всего весенне-летнего сезона, начиная с весны и заканчивая поздней осенью. Удобство конструкции состоит в том, что посадив под пленку семена, например, томатов, после всходов и укрепления, рассаду можно не пересаживать. Ее просто прореживают, а при установлении на улице стабильной и комфортной для растений температуры, с конструкции снимают пленку, открывая свободное поступление воздуха и солнечных лучей. В очень жаркую погоду на созданный каркас может быть быстро наброшена специальная сетка, создающая полутень, но позволяющая свету в нужных проникать к растениям.

  • Более сложная конструкция, которую собирают из деревянного бруса и обтягивают пленкой, тоже может быть использована на протяжении всего весенне-летнего сезона. Размеры такой теплицы могут быть разными — они варьируются от того, какое количество рассады планируется высадить, и с учетом обеспечения удобства работы огородника.

Тоже достаточно простая конструкция, с шарнирно закрепленными, открываемыми по мере необходимости скатами

В этой конструкции обязательно предусматривают шарнирное поднятие крыши для доступа к растениям солнечных лучей и воздуха. Это – тоже сезонный вариант строения, и желательно использовать его только для выращивания рассады, так как в стабильных летних температурах овощи и зелень рекомендовано выращивать все же в открытом грунте.

Форма тепличной крыши

Следующим критерием, по которому подразделяют теплицы, является форма крыши. От этого во многом зависит инсоляция, то есть качественное освещение помещения, а значит, и создание оптимальных условий для выращивания растений.

  • Двухскатная крыша

Теплицы с двускатной крышей можно чаще всего встретить на загородных участках, так как именно такая форма способствует эффективному освещению помещения сверху. При условии правильного месторасположения теплицы, солнце будет целый день от восхода до заката «работать», способствуя росту растений.

«Классический» вариант — двускатная крыша

Поэтому такую конструкцию достаточно часто используют для создания зимних вариантов теплиц, так как в это время года растения испытывают дефицит солнечного света.

  • Арочная конструкция

Арочные конструкции изготавливаются из металлопластиковых труб или металлических элементов. Первые обычно покрываются полиэтиленовой пленкой, а второй вариант чаще всего имеет покрытие из поликарбоната. Металлические конструкции можно приобрести в готовом виде, и их останется только собрать на участке. Ну а каркас из металлопластиковых труб достаточно легко изготовить самостоятельно.

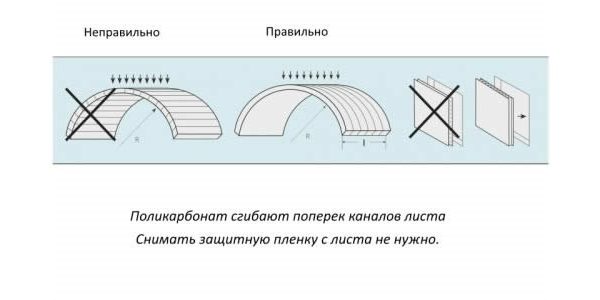

Особые свойства поликарбоната позволяют создавать арочные конструкции

Удобство такой теплицы состоит не только в максимальной ее освещенности, но и в том, что на дугообразной крыше не скапливаются снежные массы и вода, а это значит, что покрытие не будет подвержено деформации из-за большой нагрузки. Опять же, не нужно будет подниматься на высоту, что удалить с ее поверхности снег.

  • Односкатная крыша

Односкатную конструкцию чаще всего устанавливают на теплицу-термос или строение, примыкающее к одной из стен дома или высокому забору.

Один скат, выполненный в дугообразной конфигурации

Односкатными могут быть дугообразные или прямые конструкции, и в зависимости от их формы выбирается материал покрытия. Например, прямые крыши могут быть покрыты любым из вышеописанных прозрачных материалов, а для полуарочных крыши обычно применяют панели сотового поликарбоната.

Уровень уклона односкатной крыши должен обеспечивать свободный сход атмосферных осадков

Если строится односкатная теплица с ровной крышей, очень важно выбрать правильный угол уклона ее плоскости, иначе на поверхности будет задерживаться снег, давая на конструкцию высокую нагрузку.

Правильное месторасположение теплицы

Чтобы солнце на протяжении всего дня освещало теплицу, для нее нужно найти правильное место, так как урожайность растений зависит напрямую от количества полученного ими солнечного света. Поэтому это строение обычно устанавливается на открытом пространстве. Если устанавливается теплица с односкатной крышей, то ее следует поворачивать прозрачной стороной на юг.

Правильное расположение теплицы относительно траектории суточного движения солнца

При этом учитывается ход солнца, которое проходит свой «дневной путь» с востока на запад с максимальной точкой поднятием над горизонтом на юге.

Кроме этого, нужно установить теплицу таким образом, чтобы она не находилась в тени деревьев.

На приведенном рисунке показаны три варианта, которые могут встречаться при установке теплиц. Здесь можно увидеть, что необходимо учесть, кроме направления хода солнца.

Различные, правильные и ошибочные места расположения теплицы

  • Первый вариант установки самый удачный, так как теплица открыта для освещения со всех сторон, а с наветренной стороны (стрелка «А») защищена живой зеленой изгородью, которая закроет сооружение от продувания при ветреной погоде.
  • Второй вариант расположения неудачен в первую очередь тем, что теплица стоит на пути воздушного потока, который будет образовываться при сильном ветре в своеобразной «аэродинамической трубе» между двумя домами или между зданием и живой изгородью (стрелка «Б»). Во-вторых, нежелательно устанавливать строение впритык к другим растущим на участке растениям, так как за ними очень некомфортно будет ухаживать.
  • Третий вариант тоже можно назвать неудачным, так как теплица установлена под деревом, которое будет создавать тень, что сократит попадание солнечных лучей на растения в теплице. Кроме этого, при сильном ветре упавшая с дерева ветка может серьезно повредить покрытие или даже каркас теплицы.

Теплица своими руками

Составление проекта теплицы

Если теплица будет возводиться самостоятельно, то после выбора ее модели, и определения оптимального места для установки, можно переходить к составлению чертежа строения. Он необходим для того, чтобы при покупке материала не упустить ни одной из нужных деталей и сразу определить требуемые размеры.

Важнейшая задача — правильно спроектировать конструкцию своей теплицы

Чертеж поможет не только при покупке материала, но и во время изготовления заготовок, и сборки их в общую конструкцию. Проект лучше всего делать с привязкой теплицы к месту на участке, где планируется ее установить, тогда можно будет оценить все факторы, которые могут негативно повлиять на ее эксплуатацию и предусмотреть возможное их устранение.

Рабочую схему необязательно делать строго с соблюдением всех правил черчения, достаточно нарисовать теплицу от руки, просчитать ее размеры и проставить их на рисунке.

Разметка на местности

Разметка участка обязательна для капитального строения теплицы, так как под него необходимо будет возвести фундамент. Тем более этот процесс нужно будет провести, если для установки выбрана теплица-термос. Разметку проводят с помощью колышков и веревки. Сначала определяется точка, от которой будет вестись разметка, в нее вбивается колышек.

Разметка участка под теплицу

Далее, используя строительный уголок или геодезический инструмент, определяют направление двух сторон теплицы, которые должны образовать прямой угол. Относительно проведенного угла, определяются и остальные точки расположения теплицы.

Котлован и возведение фундамента

Вид котлована будет зависеть от того, какая теплица выбрана для установки.

Возведение теплицы-термоса

Монтаж всех теплиц проходит по-разному, в зависимости от типа конструкции и периода использования сооружения, так как «зимние» варианты требуют более тщательного подхода и дополнительных функций. Наверное, стоит рассмотреть именно этот, самый сложный вариант.

Примерная схема верхней деревянной конструкции заглубленной теплицы-термоса.

  • После того как стены будут готовы, можно переходить к монтажу каркаса под покрытие теплицы.
  • Каркас монтируют из металлического профиля или деревянного бруса.

Для каркасной конструкции можно использовать металлический профиль или деревянный брус

  • Первым шагом на стены теплицы закрепляется обвязка из бруса 100×150 мм. Фиксация осуществляется анкерными креплениями или с использованием вмурованных закладных элементов.
  • Стропильная система должна быть собрана из бруса того же сечения, что и обвязка. Для установки стропильных ног на обвязке проводится разметка, так как стропильные пары должны быть распределены на одинаковом расстоянии друг от друга.
  • Закрепляются стропила к обвязке металлическими уголками, а в верхней части соединяются между собой с помощью металлических накладок или с использованием коньковой доски.
  • На стропила закрепляются деревянные бруски обрешетки, но с достаточно большим шагом. Их должно быть не более двух-трех на каждый скат, чтобы они не перекрывали солнечный свет.
  • На обрешетку настилаются листы поликарбоната, которые закрепляются к ней с помощью специальных креплений с втулками и резиновыми прокладками, чтобы предотвратить вероятность протекания.

Плоскости скатов покрыты листами поликарбоната

  • Завершив крепление покрывного материала на скаты, аналогичным образом производится его монтаж на фронтонные части крыши.
  • После этого, устанавливается дверная коробка и сама дверь. Желательно, чтобы дверное полотно также было оснащено прозрачной вставкой.

Создание в теплице оптимальных условий для растений

Термоизоляция теплицы

Примерная схема термоизоляции теплицы-термоса

В теплице с двускатной крышей на южную сторону должен обязательно выходить один из ее скатов. Вторую же сторону внутри теплицы рекомендуют отделать теплоизоляционным материалом с фольгированной поверхностью. Такая система поможет не только сохранить тепло, но даже усилить освещённость внутри сооружения, так как солнце, попадая на фольгу утеплителя, будет отражаться в помещение.

Фольгированный утеплитель на северном скате крыши и на всех стенах теплицы

Утеплитель фиксируют на стропилах саморезами, затем загибают его на стену и приклеивают его к ее поверхности с помощью жидких гвоздей. Таким же образом утепляются все стены теплицы, неутепленным оставляется только прозрачный южный скат, и можно оставить западную торцевую прозрачную сторону конструкции.

Нужно отметить, что фольгированный вспененный полиэтилен является отличной пароизоляционной мембраной, и способен не только усилить освещение теплицы, но и сохранить внутри ее водяные пары и углекислый газ, которые являются основной питательной средой для фотосинтеза, определяющего рост и развитие растений.

Для того чтобы тепло не уходило из теплицы, необходимо создать надежную герметичность пространства теплицы. Для этого на вентиляционные отверстия следует обязательно установить дверцы или задвижки, на которых можно будет по мере необходимости выставить нужный зазор или же закрыть их полностью.

Система отопления теплицы

Отопление теплицы делают по-разному — это могут быть установленные электрические конвекторы, система которых способствует циркуляции теплого воздуха, инфракрасные обогреватели, печь-буржуйка длительного горения с водяным контуром, электрическая или водяная система «теплого пола». Некоторые владельцы участков проводят отопление непосредственно из дома, от общей котельной.

Какая мощность обогрева потребуется?

Расчет необходимой суммарной мощности отопления относительно размеров теплицы производится по следующей формуле:

Qсум = Sост × Кинф × (t1 – t2) × wтп

Qсум – суммарная мощность инфракрасных или конвекторных обогревателей, установленных в системе электрического отопления;

Sост – площадь остекления теплицы;

Кинф – коэффициент инфильтрации;

(t1 — t2) – разница между наружной и требуемой внутренней температурой;

wтп– показатель теплопередачи покрывного материала (Вт/м²×°С)

Как видно из представленной формулы на расчет мощности влияет несколько факторов, которые следует учитывать.

1. Суммарную площадь остекления поверхностей теплицы вычисляют применительно к конкретной конструкции.

Как правильно определить площади различных фигур?

Тем, кто подзабыт правила геометрии, рекомендовано пройти по ссылке, которая прямиком приведет к публикации нашего портала, целиком посвященной расчетам площадей помещений .

2. Коэффициент инфильтрации зависит от разницы внешний и внутренних температур в теплице. Можно воспользоваться следующей таблицей:

Температура воздуха внутри теплицыСредняя температура воздуха снаружи теплицы

0 °С — 10 °С — 20 °С — 30 °С — 40 °С
+ 18 °С 1.08 1.13 1.18 1.24 1.30
+ 25 °С 1.11 1.16 1.21 1.27 1.33

3. Температура внутри теплицы (в формуле обозначена t1), обычно принимается равной:

  • Для выращивания рассады — + 25 °С;
  • Для нормального развития овощных грядок — + 18 °С.

Если выращиваются какие-то экзотические растения, то принимаются соответствующие значения.

4. Внешнюю температуру (t2) принимают, исходя их результатов метеонаблюдений в конкретном регионе – минимальную в период самой холодной недели в течение планируемого сезона использования теплицы.

5. Показатели теплопроводности (wтп), то есть количество тепловой энергии, которое передается наружу покрытием площадью в 1 м² при перепаде температур в 1 °С, зависят от типа материала и его толщины. Ниже в таблице приведены значения для наиболее часто используемых материалов для покрытия стационарных теплиц:

МатериалТеплопроводность (Вт/м²×°С)

Стекло:
— толщина 4 мм; 5.82
— толщина 6 мм; 5.77
— толщина 8 мм; 5.71
Поликарбонатный лист монолитный:
— толщина 4 мм; 5.33
— толщина 6 мм; 5.09
— толщина 8 мм; 4.84
Поликарбонатный лист сотовый:
— толщина 4 мм; 3.6
— толщина 6 мм; 3.5
— толщина 8 мм; 3.3
— толщина 10 мм; 3.0
— толщина 16 мм; 2.4

Имея все необходимые данные, несложно будет провести расчет требуемой мощности электрического обогрева теплицы. Ещё проще – воспользоваться размещенным ниже онлайн-калькулятором.

Виды крыши

Крыши для теплиц можно классифицировать по форме и конструктивным особенностям. По первому признаку они полностью дублируют разновидности парников, а по второму можно выделить три типа:

  • Раздвижные. Вентиляция – это очень важный элемент в любой теплице. Жарким летом в солнечный день температура внутри может достигать критических значений и простое открытие двери не поможет. В раздвижной крыше некоторые секции могут открываться по аналогии с форточкой, а могут сдвигаться вдоль по стенке. Как правило, такие крыши изготавливают из стекла или поликарбоната, а их каркас из металлических профилей (алюминиевых или стальных оцинкованных).
  • Съемные. Это практичный вариант для сезонных теплиц в снежных регионах. После последнего сбора урожая крышу либо полностью демонтируют и убирают, либо просто опускают, располагая рамы вертикально. Это поможет уберечь конструкцию от деформации под тяжестью снега. В качестве покрытия можно использовать стекло или поликарбонат, а для каркаса – древесину или профили из металла и пластика.
  • Крыша для теплицы по Митлайдеру. Это двускатная крыша, южная стенка которой выше северной на 40–50 см. На переходе между двумя частями вертикально устанавливают фрамуги по всей длине, которые можно открыть изнутри. Такая теплица и, соответственно, крыша отличаются очень эффективной терморегуляцией: весь горячий воздух поднимается наверх и выходит через форточки. Отлично подходит для жарких регионов.

Огурцы в теплице - РИА Новости, 1920, 12.04.2022
Как правильно выращивать огурцы в теплице: выбор сорта и грамотный уход12 апреля 2022, 20:47

Чертежи теплицы из поликарбоната своими руками из профильной трубы

После того как будет выбрано основание для теплицы, приступают к разработке чертежа теплицы своими руками. Видео-материалы по этой теме помогут разобраться в деталях конструирования.

Крепление поликарбоната осуществляется посредством саморезов с применением термошайб для герметичности мест соединения

Крепление поликарбоната осуществляется посредством саморезов с применением термошайб для герметичности мест соединения

Арочная теплица из поликарбоната своими руками: чертежи, фото-материалы, эскизы

Арочные сооружения отлично подходят как для небольших дачных парников, так и для массивных теплиц, предназначенных для коммерческих целей.

Статья по теме:

teplica-iz-plastikovyh-trub-svoimi-rukami-57
Теплица из пластиковых труб своими руками. Сборка легкой конструкции. Преимущества пластиковых каркасов. Формы конструкций и материалы покрытий. Поэтапное строительство теплицы.

Отвечая на вопрос как сделать теплицу из профильных труб своими руками, можно смело утверждать, что первостепенным является разработка чертежей и составление корректных расчетов. Теплицы из труб в форме арки имеют свои конструктивные особенности. Основными определяющими моментами являются высота конструкции и размеры стандартных листов покрытия. Листы поликарбоната традиционно реализуются с параметрами 6 х 2,1 м. Длина листа в 6 м будет ограничивать высоту арочной конструкции.

Проект каркаса для строительства арочной теплицы

Проект каркаса для строительства арочной теплицы

Чтобы получить дугообразную форму, лист кладется в поперечном (по отношению к каркасу) положении. В таком случае радиус полукруга будет составлять 1,90 м, а ширина конструкции 3,80 м. Учитывая геометрические формулы, высота теплицы будет равна радиусу, т. е. 1,90 м. Такая высота теплицы подойдет далеко не для всех.

Теплицу арочной формы можно смонтировать, комбинируя жесткий профиль и трубы ПВХ

Теплицу арочной формы можно смонтировать, комбинируя жесткий профиль и трубы ПВХ

Для того чтобы теплица арочной формы имела высоту, удовлетворяющую вашим запросам, можно прибегнуть к обустройству цоколя. Причем, остановившись на высоте цоколя в один метр, можно получить ширину теплицы до 2,4 м, а общую высоту всего сооружения увеличить до 2,2 м. Правильно задав основные габариты теплицы, вы можете разработать чертежи и эскизы для изготовления теплиц из профильной трубы своими руками.

Чертеж теплицы арочного типа

Чертеж теплицы арочного типа

Еще одной особенностью арочных форм каркасов является то, что профиль требуется изогнуть в нужную форму. Если в наличии нет специального станка для изгиба труб, можно приобрести готовые дугообразные профили или создать арочную форму из небольших по длине отрезков, соединенных между собой металлическими пластинами.

Схема обустройства теплицы из поликарбоната

Схема обустройства теплицы из поликарбоната

Для проектирования небольшого (4-5 м) арочного парника вполне достаточно будет двух дугообразных рамок: начальной и конечной. В случае когда длина теплицы 6 м и более, рассчитывается необходимое число опорных рам, которое должно быть кратно толщине листа поликарбоната. В отдельной схеме указываются размеры оконного и дверного проема.

Полезный совет!При выборе ширины теплицы необходимо учитывать количество грядок, планируемых в ней, и устройство дорожки между ними. Удобная ширина для обработки — до 0,7 м.

Проект теплицы туннельного типа

Проект теплицы туннельного типа

Дальше разрабатывается чертеж, уточняющий особенности монтажа покрытия теплиц из поликарбоната своими руками (видео помогут подробно разобраться с процессом) с указанием шага креплений. Он должен учитывать, что панели поликарбоната в теплицах арочного типа должны располагаться ребрами вдоль дуги.

Также необходимо учесть, что радиус изгиба листов поликарбоната не должен быть меньше предусмотренного производителем для данного материала. Листы поликарбоната с торцов должны закрываться перфолентой. Для наглядности можно использовать подборку фото теплиц из поликарбоната.

Схема сборки теплицы из поликарбоната в форме арки

Схема сборки теплицы из поликарбоната в форме арки

Материал для создания каркаса теплицы

Чтобы постройка была прочной и не шаталась от ветра, необходимо создать крепкий каркас.

teplicza-svoimi-rukami-1

Он делается из:

  • Древесины;
  • Металла;
  • Поливинилхлорида.

teplicza-svoimi-rukami-13

Брус из древесины, который используется для строительства, должен быть с прямоугольным или квадратным сечением. Работать с древесиной можно с помощью обычных инструментов, бывающих во владениях каждого хозяина дачного участка.

teplicza-svoimi-rukami-9

Если использовать подпорки, распорки и уклоны в строительстве парника, то это можно сделать очень просто, а каркас получится прочным и долговечным.

teplicza-svoimi-rukami-15

Важно! Древесина может покрываться плесенью и гнить. Для того, чтобы избежать этого лучше брать брус из лиственницы, а если нет такой возможности, то обработать дерево антисептиком в два слоя. Так можно избежать проблем с деревянным брусом во время пользования теплицей, где обычно бывает сыро.

1-68
2-65
3-64
4-63
5-63
6-62
7-57
8-48
9-42
10-56
11-51
12-48
13-46
14-44

При выборе древесины для каркаса необходимо обратить внимание:

  1. На влажность. Она должна быть сухой.
  2. На сучки. Их не должно быть много.
  3. На волокна. Они должны быть без дефектов.
  4. На плесень. Ее не должно быть вообще.
  5. На размеры и прямоту линий. Правильно будет строить каркас из нужного размера и ровного бруса.

teplicza-svoimi-rukami-12

Есть умельцы, которые гнут брус, чтобы получить арку. Но это не каждый человек может сделать правильно. Поэтому древесина используется для строительства парников с классической формой.

teplicza-svoimi-rukami-19

Используя профиль из металла можно получить прочный и долговечный каркас. Профиль может быть как из стали, так и с алюминия. Но его нужно обработать краской, чтобы он не подвергался коррозии. Соединяются профили между собой обычным способом с помощью сварки или саморезов. Трубы должны иметь сечение не менее 20 мм.

teplicza-svoimi-rukami-18

Некоторые мастера используют уголки для монтажа каркаса. Но они не обладают такой прочностью как трубы. И если зима выдастся снежной, то теплица может не выдержать массы снега и рухнуть.

teplicza-svoimi-rukami-54
teplicza-svoimi-rukami-42
teplicza-svoimi-rukami-43
teplicza-svoimi-rukami-44
teplicza-svoimi-rukami-46
teplicza-svoimi-rukami-47
teplicza-svoimi-rukami-48
teplicza-svoimi-rukami-49
teplicza-svoimi-rukami-50
teplicza-svoimi-rukami-51
teplicza-svoimi-rukami-52
teplicza-svoimi-rukami-53

Если для каркаса используется поливинилхлоридные трубы, то они удобны при производстве работ.

  • Они гнутся в любую сторону.
  • Дешево стоят.
  • Удобны при перевозке.

teplicza-svoimi-rukami-21

Но такой материал можно использовать, когда строится парник своими руками, который будет использоваться летом, а также займет небольшую площадь.

teplicza-svoimi-rukami-22

Пошаговая установка теплицы из поликарбоната

Перед установкой теплицы из поликарбоната нужно изучить пошаговую инструкцию.

Фундамент и его тип

Теплицы – это лёгкие каркасные сооружения. Они могут обходиться без фундамента. Но если нужна основательная конструкция, которая будет использоваться не один год, стоит подумать о строительстве основания.

каркас на брусе
каркас на брусе

Деревянное основание для теплицы можно соорудить за полчаса. Оно позволит конструкции быть мобильной

Вариантов для теплицы есть много, ведь с нагрузками справится любой тип.

Для капитального сооружения подойдут ленточный, плитный или свайный фундаменты. Последний писк моды – металлические винтовые сваи. Они быстро ввинчиваются в грунт, очень прочны, служат долго.

Важный критерий при выборе основания – уровень грунтовых вод на участке. Если воды залегают глубоко, то лучше использовать ленточный фундамент из бетона или кирпича.

Когда грунтовые воды проходят высоко, используют сваи и мелкозаглублённый фундамент.

Блочный мелкозаглублённый ленточный фундаментЛучшее решение для теплицы – ленточный бетонный фундамент мелкозаглублённого типа с кирпичным цоколем.

На фото его схема:

Читайте такжеКованная мебель для сада — 40 фото с оригинальными идеямифундамент из кирпича
фундамент из кирпича

Капитальное основание для теплицы из бетона, кирпича и бруса

Последовательность действий:

  • Сначала нужно разметить траншею колышками и бечевой. Средняя ширина её будет составлять 20-25 сантиметров. Глубина траншеи под ленточный фундамент– 40-60 см.
  • При выкапывании траншеи важно сохранить естественную плотность грунта на стенках и сделать их ровными, ели нужно будет использовать их в качестве несъёмной опалубки.

готовая траншея
готовая траншея

Траншея, выкопанная по разметке

  • На дно траншеи насыпают песчано-гравийную подушку. Она послужит сжимаемым дренажным основанием. Толщина подушки составляет 15-20 см.
  • Если лента будет немного возвышаться над землёй, нужно будет установить надземную часть опалубки из досок или других подходящих материалов. Хотя этого можно и не делать, оставляя всё в уровень с грунтом.
  • Внутрь укладывают металлическую сетку или каркас из арматуры (стальной или стеклопластиковой), что усилит бетонную ленту.

Внутренний армопояс

  • Заливают слой бетона толщиной от 12 см. По возможности его следует провибрировать. Для лёгкого каркасного строения используют марки бетона М150 или М200.

Для экономии смеси допускается использование бута

  • Далее фундамент накрывают мокрой тряпкой или тёмной пленкой для высыхания. Периодически его необходимо смачивать, чтобы не допустить растрескивания.

Основная прочность бетона достигается при его равномерном высыхании. После заливки важно, чтобы цементное молочко не покидало толщу материала. Для этого перед заливкой рекомендуется дно траншеи выстелить полиэтиленовой плёнкой или рубероидом.рубероид в траншее
рубероид в траншее

Дно и стенки траншеи проложены рубероидом

  • После застывания бетона, на что стоит отвести минимум неделю, на него можно укладывать слой кирпичной кладки. Хватит 1-2 рядов.
  • Поверхность кирпича промазывают мастикой и укладывают горизонтальную гидроизоляцию (рубероид), которая защитит брус от гниения.

настил гидроизоляции
настил гидроизоляции

Настил гидроизоляционного слоя

  • На последнем этапе делают периметральную обвязку из бруса, который анкерится через кирпич прямо к бетону. Такое основание будет прочным и прослужит не один десяток лет, обеспечивая устойчивость конструкции.

Деревянная обвязка может не использоваться. В этом случае металлический каркас привязывается на анкера к кирпичу. Решение сэкономит деньги, но сделает теплицу неразборной.

В качестве материала для такого фундамента можно использовать пустотелые фундаментные блоки, внутрь которых наливается бетон. Очень удобное решение, но выйдет немного дороже.

Можно воспользоваться несъёмной опалубкой из пенополистирола, которая защитит бетон от влаги и утеплит его.

Тёплые пенополистирольные блоки для несъёмной опалубки

Фундамент из бруса

Если нет желания тратить много времени и средств на возведения фундамента для такого лёгкого сооружения, можно в качестве основания взять деревянный брус.

Угловые бетонные опоры под брус

Работа выполняется в следующем порядке:

  • Вкапываются столбы, на которых будет лежать брус. В качестве материала подойдут: брус, металлические сваи, кирпичные столбы, металлические подпорки.
  • Брус обрабатывают пропитками, чтобы защитить его от гниения. В качестве материала можно взять олифу, льняное или отработанное машинное масло.
  • На столбы рекомендуется уложить гидроизоляционный материал.
  • Монтируют обвязку. Брус крепят к столбам любым удобным способом.

Устанавливать материал прямо на землю не стоит, так как он быстро сгниёт. Подъём теплицы над землёй чреват её продуванием. Поэтому потребуется капитальный пол.

Монтаж теплицы из поликарбоната: установка каркаса

Для каркаса можно использовать деревянный брус или стальную профильную трубу. Подойдут алюминиевые профили и стальные уголки.

Чертеж теплицы 3х4Чертеж теплицы 6х3Чертеж теплицы 6х3 (вид сверху)

Вариант с трубой будет намного прочнее и позволит сделать арочную конструкцию, на которой обшивка будет неразрывной. Это благоприятно скажется на теплоизоляции конструкции.

С деревом не стоит связываться, так как от парникового эффекта в теплице оно начнёт очень быстро гнить. Металл будет качественно окрашен, что сохранит его от коррозии.

Заготовка для каркаса теплицы – стандартные длины парника 3х4, 3х6, 3х8

Любой каркас собирают из отдельных деталей.

Работа с металлическим профилем и арочной конструкцией

Профилированная прямоугольная труба имеет длину минимум 6 метров. Высота теплицы не должна быть очень большой. 2 метра вполне достаточно. От ширины будет зависеть радиус гибки.

Профиль нужно гнуть разом по несколько штук. Лучше всего одновременно все пояса, чтобы не допустить погрешности.

Читайте такжеСадовая мебель для веранды и терассыДля увеличения прочности конструкции можно установить внутренние раскосы.

Снизу арки будут связаны периметральной рамой. Изделия приваривают друг к другу.

Также будет и поперечная верхняя перевязка, состоящая из нескольких жил, соединяющих все арки на одной высоте.

Собранный каркас для теплицы – нужен крутой уклон ската

Один профиль, формирующий арку, не будет иметь высокой несущей способности. Для усиления стоит добавить второй элемент и сделать ферму. Уйдёт в два раза больше материала, зато надёжность будет в несколько раз выше.

На торцевые гнутые части варится дополнительный каркас, в котором будет установлена дверь. Она тоже будет каркасной.

Алюминиевый профиль – очень надёжное решение, но и самое дорогое. Его можно перекрыть как поликарбонатом, так и стеклом.

Такие конструкции могут быть проветриваемыми, если оснащены необходимой фурнитурой.

Из стального уголка сооружают конструкции с двускатной крышей. При толщине стали от 3 мм получаются очень прочные изделия. Большой их плюс в том, что часть соединений можно сделать болтовыми. Это позволить конструкции быть разборной.

Деревянные каркасы собирают по такой же схеме, что и изделия из уголков. Так как уже есть деревянная обвязка, стойки просто соединяют с ней. Соединения делают в полдерева, методом полной вырубки или через стальные оцинкованные уголки.

После установки стоек подгоняют их высоту под уровень и устанавливают верхнюю обвязку из бруса. Крепят стропильную систему с коньком или без него.

Полноценные фермы лучше не делать, так как они ограничат высоту потолка внутри теплицы.

Обшивка каркаса поликарбонатом

На очереди самая простая часть работы – обшивка. Монтируется поликарбонат на специальные саморезы, оснащенные мягкой резиновой шайбой, не дающей раздавить материал и герметизирующей отверстие.

Саморезы по металлу для поликарбоната

Для вкручивания в металл есть саморезы с буром, как на фото выше. Для деревянных конструкций нужно брать вариант с острым жалом.

Режут поликарбонат болгаркой. Допускается использовать электрический лобзик или канцелярский нож. Ровность краев не имеет большого значения, так как их можно заглушить.

Резка листа после предварительной разметки

Установка заглушки позволяет сделать конструкцию теплее. В соты не заползают насекомые и не забивается пыль, что надолго сохранит внешний вид теплицы.

Поликарбонат легко гнётся. Делать это можно только поперёк рёбер жёсткости (длины листа), иначе он сломается. Радиус изгиба достаточно маленький.

Сгиб поликарбоната
Сгиб поликарбоната

Крепят лист к каждому профилю. Шаг установки самореза составляет 30-50 см. Подшивку начинают с одной стороны, после чего поликарбонат понемногу подгибают.

Теплица 3 на 4
Теплица 3 на 4

Первым делом лучше обшить теплицу по краямНе стоит перетягивать крепёж. Как только резиновая прокладка немного расплющилась, нужно остановиться.

Для теплиц достаточно использовать поликарбонат толщиной 6-8 мм. Чем этот параметр больше, тем прочнее материал, тем лучше он перенесёт удары града и другие механические воздействия.

Однако с ростом толщины его становится сложнее гнуть, поэтому нужно соблюсти баланс между прочностью и эластичностью. Поликарбонат на 10 мм позволит сделать теплицу теплее.

Соседние листы соединяют н-образным профилем. Средняя его стоимость — 500 рублей за 6 метров. Столько же стоят и заглушки.

Соединительный профиль для поликарбоната

Этот профиль выпускается цельным или разборным. Второй вариант проще и удобнее в монтаже. Применение соединителей позволяет лучше сохранять тепло и надёжно защищает от осадков.

Какой поликарбонат выбрать

Как долго прослужит теплица из поликарбоната, купленная или построенная своими руками, насколько хорошо будет она «работать», зависит от параметров и качества поликарбоната. К его выбору надо отнестись ответственно — сумма получается немалая.

Такая теплица из поликарбоната своими руками делается проще всего. Но это сезонный вариант
Такая теплица из поликарбоната своими руками делается проще всего. Но это сезонный вариант

Виды поликарбоната

Есть три вида этого материала:

  • Монолитный. По виду похожа на стекло, но лучше пропускает свет, в два-четыре раза легче, в разы (а 100-200) прочнее. Толщина — от 0,75 мм до 40 мм. Недостаток — высокая цена. Применяют этот материал, если есть риск повреждения — часто идет град, теплица стоит так, что на нее могут падать сосульки, сходить снег. Бывает многослойный монолитный поликарбонат. Листов может быть до 3-5 штук, они могут иметь разные свойства. Например, для теплиц обычно используется двойной — первый слой отличается повышенной прочностью, второй — не пропускает ультрафиолет.
    Монолитный и профилированный хороши для сезонных теплиц
    Монолитный и профилированный хороши для сезонных теплиц
  • Рифленый (профилированный). Появился относительно недавно. Формируется из листового монолитного, на котором формируется рельеф. Есть виды, похожие на профнастил, шифер. Толщина этого вида поликарбоната 0,8-1,2 мм. При такой небольшой толщине он выдерживает удары града до 20 мм в диаметре, хорошо гнется, нормально переносит морозы до -50°С.
    Ячеистый (сотовый) подходит для круглогодичных теплиц
    Ячеистый (сотовый) подходит для круглогодичных теплиц
  • Сотовый (ячеистый, структурированный). Состоит из двух (или больше) листов поликарбоната, соединенных перемычками. Форма, размеры, толщина перемычек — все это влияет на качества и эксплуатационные характеристики. Толщина сотового поликарбоната — 4, 6, 8, 10, 16, 20, 24 и 32 мм. Для теплиц лучше брать не тоньше 10 мм, многослойный.

Какой вид поликарбоната лучше использовать для строительства теплиц? Зависит от режима эксплуатации теплицы. Если она будет отапливаемой, нужен сотовый. Если это вариант исключительно на теплое время года, больше подойдет рифленый (или монолитный). Монолитный тоже неплох, но рифленый имеет большую жесткость. Для теплиц, которые планируется использовать с ранней весны или на протяжении всей зимы, ставят сотовый поликарбонат. За счет своего строения он имеет бол% против ее высокие теплоизоляционные характеристики — лучше удерживает тепло, хоть и хуже пропускает свет (86% против 95%).

Выбираем сотовый поликарбонат

Выбрать рифленый или монолитный несложно — ориентируемся по заявленным характеристикам. Важно только чтобы была защита от ультрафиолета. Других подводных камней нет. А вот с сотовым есть множество нюансов. Надо обратить внимание на следующее:

  • Толщину наружных слоев и их количество. Листы должны быть одинаковой толщины без наплывов и более тонких мест.
  • Расположение перемычек и их толщину.
    Такие виды сотового поликарбоната могут быть
    Такие виды сотового поликарбоната могут быть
  • Наличие слоя, защищающего от ультрафиолета.

Проще всего проверить качество сотового поликарбоната попытавшись сжать его между пальцами. Если он не продавливается, даже если вы приложите значительные усилия — можно брать. Если сдавливается легко — ищите другой.

Технология строительства теплиц

Стоит отметить, что производство теплиц промышленного образца – сложный технологический процесс, требующий серьезного профессионального подхода. Строительство промышленных теплиц начинается с разработки детального проекта, который должен учитывать все технические требования к объекту. На этом этапе заказчик должен окончательно определиться с перечнем культур, которые он планирует выращивать, объемами производства и оптимальными технологиями.

Важно учитывать основные требования к участкам, на которых планируется возведение тепличного хозяйства:

  • спокойный рельеф, максимально допустимый уровень уклона составляет 0,04%;
  • защищенность от северных и северо-восточных ветров, снежных заносов;
  • наличие воды, коммуникаций;
  • отсутствие источников, загрязняющих окружающую среду;
  • плодородный грунт, пригодный для использования в составе почвосмесей.

Важно!Существует и определенный порядок ориентации теплиц относительно сторон света. Считается, что на участках, расположенных севернее 60° северной широты наиболее эффективна широтная ориентация, южнее – меридиональная

Источники
  • http://stroyday.ru/stroitelstvo-doma/pridomovye-postrojki/teplica-svoimi-rukami.html
  • http://ria.ru/20220414/teplitsa-1782997734.html
  • http://remoo.ru/uchastok/chertezhi-teplicy-iz-polikarbonata-svoimi-rukami-iz-profilnoj-truby
  • http://gidpodelok.ru/teplica-svoimi-rukami/
  • http://Proekt-sam.ru/landshaftniy-dizain/chertezh-teplicy-iz-polikarbonata.html
  • http://stroychik.ru/sad-i-ogorod/teplica-iz-polikarbonata-svoimi-rukami
  • http://mr-build.ru/newteplo/proekt-teplicy.html

Всё о доме и саде
Добавить комментарий
