Термопривод для теплиц: примеры самостоятельного конструирования

Содержание
  1. Чем термопривод лучше электроники?
  2. Автоматическое открытие форточки
  3. Самостоятельное изготовление
  4. Как сделать термопривод из офисного кресла
  5. Преимущества и недостатки
  6. Виды и особенности конструкции
  7. Термопривод для теплиц своими руками: чертежи
  8. Изготовление термопривода из цилиндра от стула
  9. Методика проведения работ
  10. Рекомендации специалиста
  11. Заполнение маслом системы
  12. Отзывы дачников
  13. Использование гидроцилиндра для изготовления термопривода
  14. Термопривод для теплицы своими руками: ТОП-5 видов и инструкции
  15. Из газового амортизатора
  16. Из автомобильного гидроцилиндра
  17. Термопривод из компьютерного кресла
  18. Из пластиковых бутылок
  19. Из резинового мяча и баллонов
  20. Отзывы дачников
  21. Термопривод из цилиндра от компьютерного стула
  22. Внутренне обустройство
  23. Виды и принцип действия автоматического проветривания теплиц
  24. Электронный термопривод
  25. Принцип действия пластины, изготовленной из разных металлов
  26. Особенности работы конструкции на основе гидравлики или пневматики
  27. Как сделать автоматическое открывание форточек в теплице?
  28. Что предпочесть термопривод или электронику?
  29. Как собрать простой гидравлический автомат
  30. Сфера применения
  31. Назначение автоматического проветривания
  32. Делаем термопривод из гидроцилиндра от автомобиля
  33. Варианты самодельных гидравлических приводов
  34. Используем офисный стул
  35. Из пластиковых бутылок

Чем термопривод лучше электроники?

А вот некоторых дачников не устраивает чувствительность термопривода, работающего на масле. А потому они используют самодельный электропривод – он может открыть фрамугу за 20 секунд после изменения температуры. Но такой метод подходит только тем, кто действительно с электрикой «на ты». Кроме того, многие мастера уверены, что технологический уровень гидравлики намного выше, чем у электроники.

Конечно, инерционность в работе термопривода – вполне естественная вещь. Но если масло нагреваться будет слишком долго – это может обернуться фатальными последствиями для урожая. А потому, чем меньше толща жидкости – тем лучше.

Запомните только одно: не останавливайтесь на дешевых моделях или слишком примитивных приспособлениях. Если однажды они попросту не сработают и форточка в жару не откроется, ваши растения могут угореть и месяцы труда окажутся напрасными.

Также в использовании непроверенных открывателей есть еще один коварный минус. Вы заметили, что нужно какое-то время, пока масло в термоприводе нагреется? А ведь это – несколько ценных минут, пока в теплице уже началась жара, растения страдают, но форточка еще не приоткрыта.

Так вот, если устройство вы приобрели качественное или грамотно сделали собственными руками – это действительно обойдется в несколько минут, в противном же случае все может закончится не очень. Так давайте научимся делать такие потрясающие приспособления правильно и «на века».

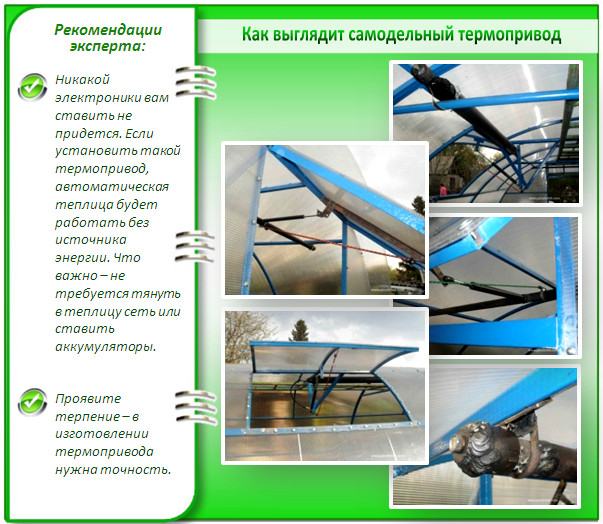

Как выглядит термопривод

Автоматическое открытие форточки

Дверца в парник может быть в виде форточки, горизонтальная. Автоматическое открывание дверей теплицы выполняется при помощи гидравлического аппарата вне зависимости от конструкции. Чтобы дверь плотно закрывалась, используется противовес с внешней стороны. Закрытие происходит под тяжестью противовеса.

Открывание форточек в теплице должно быть ограничено с помощью веревки, иначе, если окно откроется до предела, оно перевернется.

Самодельная система автоматического открывания может работать годами до момента износа составляющих.

Самостоятельное изготовление

Конечно, садовод может попробовать сделать устройство открывания и закрывания форточки в теплице своими руками. Принцип работы устройства прост – необходимо использовать вещество, реагирующее на снижение/повышение температуры воздуха расширением/сужением.

Если вы решили сделать устройство своими руками, то предлагаем вам один из «рецептов» изготовления термопривода, в котором в качестве действующего вещества используется автомобильно масло.

Схема самодельного автопроветривания теплицы

Схема самодельного автопроветривания теплицы: 1 – брусок-противовес, 2 – форточка, 3 – упор-ограничитель, 4 – гвоздь.

Вам понадобится:

  • автомобильная газовая пружина или поршень амортизатора;
  • труба, куда будет залито автомобильное масло;
  • два крана – один для заливки, другой для слива масла и регулировки давления.

Шток амортизатора крепим к поднимаемой раме. Обрезаем дно газовой пружины и герметично его соединяем с трубой, предварительно прикрепив к ней краны с двух сторон, с одной стороны для залива масла, с другой – для слива. Утром заливаем масло в трубу и закрываем краны. По мере нагрева масло будет расширяться, подниматься, тем самым выдвигая шток и поднимая раму. По мере охлаждения масло будет сужаться, шток опускаться, и рама закрываться.

Таким образом, сделать такой автомат для проветривания своими руками можно, однако необходимо быть не просто опытным, но и умелым садоводом. С другой стороны, привод довольно-таки просто купить, многие фирмы сегодня предлагают подобные устройства. Отметим, что и стоят они, как правило, не так уж и дорого.

Как сделать термопривод из офисного кресла

Компьютерный стул имеется практически в каждом доме. Но такая мебель постоянно ломается, поэтому в хозяйстве может «заваляться» поломанное кресло. Из ножки вынимают подъемный механизм. Делают самодельный термопривод для теплицы своими руками из газлифта стула.

Как сделать термопривод для автоматического открывания теплицы своими руками
Газлифт разбирают, приваривают штуцер и заполняют маслом

Для работы потребуется цилиндр с металлическим штоком с одного края и с пластиковым клапаном с другой стороны.

Этапы проведения работ:

  1. Пластиковый шток зажимают тисками и с усилием вытаскивают его. Далее в тиски помещают стержень диаметром 8 мм так, чтобы снаружи оставалось 6 мм. На элемент устанавливают цилиндр и нажимают. Давление внутри падает.
  2. При помощи болгарки срезают конусный участок цилиндра. Вынимают стальной шток. Все фиксирующие элементы аккуратно сохраняют. При необходимости детали меняют на новые.
  3. Шток помещают в тиски. Чтобы не повредить шлифованную поверхность, его оборачивают брезентовыми рукавицами или другой плотной ветошью. На конце делают резьбу под болт М 8. Манжеты срезают при помощи болгарки.
  4. Из цилиндра вынимают все детали, кроме гильзы. С алюминиевого поршня снимают резинки.
  5. Все детали обезжиривают в техническом спирте или бензине. К гильзе крепят шток и аккуратно вынимают один его конец. На резьбу привинчивают гайку М 8 и крепят болтом.
  6. Алюминиевый поршень помещают на место.
  7. К обрезанной стороне цилиндра приваривают трубу с резьбой. Крепят вилку для крепления форточке или фрамуге.
  8. Цилиндр наполняют отработанным машинным маслом и удаляют воздух из колбы.

Как сделать термопривод для автоматического открывания теплицы своими руками
Один конец трубы заглушают, а на второй крепят Г-образный кран, вкручивают пластиковую бутылку, как расширительный бак

Преимущества и недостатки

Среди достоинств, которыми обладает гидроцилиндр, используемый для обеспечения проветривания тепличных помещений в автоматическом режиме, следует выделить следующие.

  • Для эксплуатации такого устройства не требуется его подключение к сети электропитания.
  • Несложная конструктивная схема позволяет достаточно легко изготовить гидроцилиндр для теплицы своими руками.
  • Такое устройство не нуждается в постоянном техническом обслуживании.

Автоматическая система проветривания на базе гидроцилиндра, несмотря на некоторые недостатки, довольно часто используется в личных теплицах

Автоматическая система проветривания на базе гидроцилиндра, несмотря на некоторые недостатки, довольно часто используется в личных теплицах

Естественно, есть у такого устройства для автоматического проветривания теплиц и недостатки.

  • При установке такого устройства на оконную раму, которая вращается на вертикальной оси, необходимо дополнительно использовать возвратную пружину, так как такая рама при уменьшении объема рабочей жидкости в гидроцилиндре не опустится под собственным весом.
  • При резком снижении температуры воздуха вне тепличного помещения гидроцилиндр не закроет оконную раму в тот же момент, это произойдет только через 15–20 минут, когда остынет масло в его рабочей камере.

Виды и особенности конструкции

Термоприводы для теплиц промышленного производства выглядят примерно одинаково. Совсем другое дело – самодельные устройства, для изготовления которых народные умельцы приспособили самые разнообразные подручные материалы.

Поскольку купить и установить готовый термопривод не составит труда, мы рассмотрим основные виды самодельных конструкций:

  1. Из газового амортизатора: в качестве рабочей жидкости в данном случае используется автомобильное масло. Для изготовления понадобится поршень амортизатора, два крана и металлическая труба, в которой будет находиться масло. Шток амортизатора крепится к форточке. К одной из сторон трубы крепят кран для заливки масла, а с другой – такой же кран, через который масло будет сливаться. Дно газовой пружины обрезают и плотно присоединяют к трубе. Присоединив такое устройство к форточке, вы будете уверены, что проветривание будет осуществляться вовремя: масло, расширяясь, будет поднимать шток и возвращать его в исходное положение при остывании.
  2. Из пластиковой бутылки: этот бюджетный вариант отлично подходит для небольших теплиц, в которых открывается всего несколько окон. Для изготовления вам понадобится две пластиковые бутылки (на 5 и 1 л), немного черной полиэтиленовой пленки, кусок деревянной доски, два патрубка и метровая трубка ПВХ небольшого диаметра. В центре днища чистой и сухой пятилитровой бутылки просверливают отверстие. В него вставляют патрубок и соединяют его с трубой ПВХ. Чтобы емкость была полностью герметичной, все стыки лучше замазать термопастой. Остаток трубочки, идущий ото дна, вставляют в литровую бутылку. Лучше делать это через отверстие, просверленное в крыше. Далее нужно обернуть большую емкость черной пленкой и подвесить ее под потолком. Маленькую бутылку подвешивают рядом с форточкой. Деревянную доску одним краем прибивают к фрамуге, а второй устанавливают над литровой бутылкой так, чтобы она сминалась. В результате нагрева большой емкости теплый воздух начнет поступать в маленькую бутылку. Под действием расширенного кислорода она распрямится и поднимет доску, которая вытолкнет раму наружу.
  3. Из баллонов и мяча: еще один простой вид самодельного устройства для проветривания теплицы. Для его изготовления вам понадобится небольшая деревянная коробка с крышкой, мяч, шланг, доска и два баллона. К сообщающимся баллоны присоединяют шланг, причем его длина должна соответствовать высоте теплицы. Второй конец шланга надевают на сосок сдутого мяча. Мяч нужно положить в коробку и закрыть крышку. К крышке прибиваем доску и соединяем ее с фрамугой. Баллоны подвешивают под потолком, а коробку с мячом устанавливают под форточкой. Баллоны, нагреваясь, начнут подавать теплый воздух через шланг к мячу. Он надуется, откроет крышку, а прибитая доска откроет форточку.

Все эти виды самодельных приборов для теплицы достаточно простые в изготовлении, но не стоит забывать о том, что они не отличаются длительным сроком службы, особенно это касается конструкций из бутылок. Поэтому, если вы хотите смастерить более надежную конструкцию, вам придется использовать и более прочные материалы.

Термопривод для теплиц своими руками: чертежи

Если вы давно задумывались о том, могут ли в жаркую погоду форточки теплицы открываться сами по себе, то стоит рассмотреть термопривод для теплиц. Своими руками такую конструкцию выполнить довольно просто. Это приспособление позволяет оставлять сад на неделю, не беспокоясь о том, что в жаркие дни нужно проветривать саженцы.

Некоторые домашние мастера высказывают отрицательное мнение о термоприводе из-за его чувствительности.

Поэтому они стараются использовать электропривод, который самостоятельно открывает фрамугу за считанные секунды, как только температура начинает изменяться.

Однако этот метод подойдет лишь тем, кто с электроникой «на ты». Многие мастера утверждают, что технологический уровень гидравлики несколько выше, чем электроники.

Изготовление термопривода из цилиндра от стула

Термопривод для теплиц своими руками возможно выполнить из цилиндра от компьютерного стула. Эту идею можно назвать очень интересной, многие дачники уже успели воплотить ее в реальность. Для проведения работ понадобится цилиндр, с одной стороны которого находится стальной шток, тогда как с другой – пластиковый шток.

Читайте также: Патинирование меди и латуни в домашних условиях (чернение, состаривание)

Методика проведения работ

Конец пластикового штока необходимо зажать в тиски и выдернуть его. В глубине удастся увидеть металлический штырь. В тисках на следующем этапе необходимо зажать 8-мм стержень, чтобы он выглядывал на 6 см.

На него следует установить цилиндр, избавив его от давления при нажатии. Цилиндр следует срезать с помощью углошлифовальной машины, выдавив стальной шток.

Важно не повредить шлифованную поверхность и манжетку на самом цилиндре.

Если вы решили изготовить термопривод для теплиц своими руками, то на следующем этапе через пару слоев брезентовой рукавицы нужно зажать шток и на его концы нарезать резьбу. Манжеты аккуратно снимаются с помощью углошлифовальной машинки.

Внутри цилиндра будет гильза, которую нужно установить на место. Остальные узлы следует выбросить, но в качестве исключения выступает алюминиевый поршень. С него снимаются кольца.

Все детали промываются в бензине, это позволит удалить металлические стружки.

Рекомендации специалиста

Если вы решили выполнить термопривод для теплиц своими руками, то во внутреннюю гильзу следует установить шток и вынуть конец из цилиндра, чтобы исключить повреждение сальника. Теперь на резьбу следует накрутить гайку, которая требуется для того, чтобы шток не проваливался в цилиндр.

Алюминиевый поршень вставляется в гнездо от клапана. Далее в дело идет кусок трубы, на одном конце которой должна быть резьба. Элемент нужно приварить к обрезанной стороне цилиндра. Теперь удлиненная гайка должна быть накручена на резьбу штока.

Ее можно приобрести на рынке, где продают хомуты для труб. Вилка для укрепления рычага вворачивается во фрамугу или укрепляется к форточке. После того как систему удастся заполнить маслом, следует удалить воздух.

На этом можно считать, что вам удалось изготовить термопривод для теплицы своими руками.

Заполнение маслом системы

Для того чтобы осуществлять данные работы было удобно, на одном конце трубы необходимо сделать заглушку, тогда как на другой конец устанавливается шаровый кран. Далее следует подготовить литровую пластиковую бутылку, которая выступит расширительным бачком.

Ее дополняют шаровым краном и Г-образным отводом. Бутылку следует немного сжать, когда производится заливка масла, это позволит исключить создание излишнего давления. В сжатом состоянии она закручивается, а после закрывается кран, тогда как система устанавливается на место.

Отзывы дачников

Изготовленный термопривод для теплиц, отзывы о котором самые положительные, каждый год должен смазываться в области штока техническими маслами.

Термопривод, по мнению дачников, лучше всего расположить с той стороны, которая находится на противоположном конце от открываемого проема.

Домашние мастера отмечают, что термопривод реагирует на изменения температурного режима с некоторым опозданием.

Использование гидроцилиндра для изготовления термопривода

Термопривод для теплиц своими руками (чертежи вы можете выполнить самостоятельно) изготавливается иногда еще и из автомобильного гидроцилиндра.

В нём следует просверлить отверстие, чтобы вышел газ, там же нарезается резьба, что позволит присоединить шланг. Лучше всего позаимствовать его от «Нивы» или приобрести в автомобильном магазине.

Его следует укрепить болтом со шпилькой, что позволит зафиксировать головку шарнира на свое место.

Если вы решили выполнить термопривод для теплиц, то на следующем этапе следует позаботиться о наличии ресивера, который можно заказать у токаря или изготовить самостоятельно. На следующем этапе воздух вытесняется, а система заполняется маслом. Шток цилиндра необходимо утопить полностью. Конструкцию после изготовления следует проверить на герметичность.

Термопривод для теплицы своими руками: ТОП-5 видов и инструкции

Самодельный термопривод

В зависимости от конструктивных особенностей термоприводов, создаваемых в кустарных условиях, принято выделять 5 основных вариантов.

Из газового амортизатора

Газовый амортизатор

Алгоритм действий будет следующим:

  • На двух отрезках металлической трубы длиной по 95-105 см наносится резьба, после чего они соединяются при помощи тройника в середине, а на концы устанавливаются стандартные сантехнические заглушки.

Поршень в фас

Нарезаем резьбу

  • У амортизатора автомобиля удаляется в нижней части шпилька. В донышке делается отверстие диаметром 8,5 мм и наносится резьба.

Крепление штока

  • Берутся гайка и болт для тормозного шланга, в котором просверливается сквозное отверстие.

Поршень

  • Просверливается отверстие в заглушке диаметром 10 мм, после чего в нее вставляется болт, на который накручивается гайка. Выступающая часть болта вкручивается в резьбу, выполненную на амортизаторе. Названные элементы конструкции соединяются посредством паронитовых прокладок.

Шток и цилиндр

  • Заглушка присоединяется к тройнику.
  • С одного из краев металлической трубы откручивается заглушка, после чего внутрь вливается масло. Шток сдвигается и фиксируется в нижнем положении. Из амортизатора выпускается воздух.

Схема термопривода

  • Заглушка закручивается. Устройство устанавливается в конструкции парника.

Термопривод из газового амортизатора

Из автомобильного гидроцилиндра

Гидравлический цилиндр

Изготовление потребует поочередно выполнить следующие действия:

  • из гидроцилиндра необходимо выпустить воздух, для чего в нем просверливается отверстие;
  • делается резьба 10*1,25 в целях последующего присоединения шланга (рекомендуется использовать длинный тормозной шланг для «Нивы»);
  • шланг прикрепляется при помощи болта со шпилькой М6 – идентичной шпильке на цилиндре;
  • заказывается у токаря (или изготавливается самостоятельно) ресивер;
  • цилиндр заполняется маслом (шток должен быть погружен полностью);
    система проверяется на герметичность.

Термопривод из компьютерного кресла

В качестве исходных материалов используются: цилиндр, машинное масло и фрагмент металлической трубы. Из инструментария потребуются: тиски, болгарка и сварочный аппарат.

Термопривод из офисного кресла
Порядок сборки такой:

  • конец штока зажимается в тисках и вытягивается до тех пор, пока не станет виден находящийся изнутри штырь клапана;
  • в тисках зажимается металлическая ось параметрами 8 на 60 мм, на которую опирают цилиндр, спустив с него воздух;
  • болгаркой срезается цилиндр с конусностью, после чего аккуратно выдавливается шток;
  • на штоке нарезается резьба М8 и вновь устанавливается внутренняя гильза цилиндра (важно следить, чтобы на поверхности деталей не оставалась стружка);
  • шток извлекается из цилиндра и вставляется в гильзу, после чего на него накручивается гайка, чтобы не допустить в процессе эксплуатации его проваливания в цилиндр;
  • внутрь вставляется алюминиевый поршень, к наружному концу которого герметично приваривается труба;
  • на резьбу штока навинчивается гайка М8, после чего шток соединяется при помощи вилки с форточкой;
  • конструкция устанавливается на подобранное место, в систему заливается машинное масло.

Из пластиковых бутылок

Это, пожалуй, самая дешевая система.

Термопривод из банок или бутылок

Для ее создания необходимо взять две пластиковые бутылки объемом 1 и 5 литров, отрезок пленки из полиэтилена, деревянную доску, трубку ПВХ длиной 100 см и 2 патрубка.

Алгоритм изготовления следующий:

  • в крышке бутылки объемом 5 литров выполняется отверстие;
  • вставляется патрубок и крепится к ПВХ трубке (стыки основательно заделываются термопастой);
  • трубка вставляется в бутыль объемом 1 литр;
  • пятилитровая бутылка обертывается черной пленкой и устанавливается вверху парника;
  • литровая бутыль размещается возле форточки, доска прибивается к окну над бутылкой.

Принцип действия основывается на выдавливании нагретым воздухом большой бутыли жидкости в бутыль литровую. Вследствие этого ее масса возрастает, и она перемещает доску, одновременно поворачивая форточку.

Тот же способ можно использовать, но применить вместо пластиковых бутылок две стеклянные банки (3 литра и 800 грамм).

Применение стеклянных банок

Из резинового мяча и баллонов

Также модель привода недорогая. Перед работой необходимо обзавестись коробкой из дерева, доской, шлангом, мячом и двумя баллонами.

Термопривод из резинового мяча и баллонов

Для создания термопривода необходимо:

  • соединить два баллона, подсоединив к ним шланг;
  • второй конец шланга фиксируется на выходном отверстии сдутого мяча, который размещают в коробке (коробку следует закрыть);
  • к крышке прикрепляется доска, которую соединяют с оконной рамой;
  • баллоны размещаются вверху парника, в то время как коробку с мячом – внизу под окном.

При нагревании баллонов воздушная смесь, расширяясь, наполняет спущенный мяч. В результате давления мяча на крышку посредством закрепленной доски происходит открывание окна.

Отзывы дачников

Изготовленный термопривод для теплиц, отзывы о котором самые положительные, каждый год должен смазываться в области штока техническими маслами. Термопривод, по мнению дачников, лучше всего расположить с той стороны, которая находится на противоположном конце от открываемого проема. Домашние мастера отмечают, что термопривод реагирует на изменения температурного режима с некоторым опозданием.

Читайте также: Как оборудовать теплицу для выращивания зелени

1536724
1536724

Термопривод из цилиндра от компьютерного стула

Достаточно интересная идея, которую многие дачники уже успешно воплотили в жизнь.

Так, нам понадобится подъемный цилиндр от компьютерного стула. С одной его стороны – стальной шток, с другой – пластиковый шток от клапана. Делать все нужно так:

  1. Зажмите конец пластикового штока в тиски и с силой выдерните его. В глубине вы увидите металлический штырь клапана.
  2. Теперь в тисках зажмите какой-нибудь стержень на 8 мм диаметром так, чтобы он выглядывал на 6 см. Вставьте на него цилиндр, и при нажатии цилиндр избавится от давления.
  3. Срезаем болгаркой цилиндр с конусностью.
  4. Из цилиндра выдавливаем стальной шток – важно только не повредить его шлифованную поверхность и резиновую манжетку на самом цилиндре.
  5. Через два слоя брезентовой рукавицы зажмите шток в тиски и на его конце нарежьте резьбу М8. Манжеты после этого аккуратно снимите болгаркой.
  6. Внутри цилиндра вы увидите внутреннюю гильзу – ее нужно поставить на место. Все остальные детали, кроме алюминиевого поршня, нужно выбросить. С него нужно снять резиновые кольца.
  7. Моем все детали в бензине, чтобы избавиться от металлических стружек.
  8. Во внутреннюю гильзу вставляем шток и аккуратно вынимаем его конец из цилиндра, чтобы не повредить сальник.
  9. Накручиваем на резьбу гайку М8 – это необходимо для того, чтобы шток во время его работы не проваливался в сам цилиндр.
  10. Вставляем алюминиевый поршень – гнездо от клапана.
  11. Берем кусок трубы с резьбой на одной стороне и максимально герметично привариваем к обрезанной стороне цилиндра.
  12. На резьбу штока наворачиваем удлиненную гайку М8 – ее можно найти на рынке, где обычно торгуют хомутами для труб.
  13. Вворачиваем вилку для подсоединения к рычагам управления фрамугами или же просто к форточке – как у вас уже получится.
  14. Заполните систему моторным маслом и удалите воздух.

Теперь ваш термопривод готов к работе!

А чтобы всю систему заполнять маслом было удобно, на одном конце горизонтальной трубы сделайте заглушку, на другом – шаровой кран, г-образный отвод и пластиковую литровую бутылку от воды как расширительный бачок.

При заливке масла бутылку нужно будет немного сжимать, чтобы в ней не создавалась излишнего давления. Сжатой ее и закручивайте, затем закройте кран и поставьте систему на место.

Термопривод своими руками

Внутренне обустройство

Понятно, что внутри теплицы перед посадкой растений придется предусмотреть разные устройства. Эти устройства выбираются в зависимости от требований к урожаю и проекту соответственно:

  • Дорожка из досок или дренажа (обязательно);
  • Карнизы для подвязки растений (обязательно, если растения высокорослые);
  • Кронштейны для освещения и непосредственно светильники (необязательно, если теплица летняя);
  • Вентиляторы (обязательно, если теплица летняя и большая);
  • Капельные ленты (необязательно, если парник небольшой);
  • Обогреватель (необязательно, если парник летний);
  • Мебель для сбора урожая (желательно, чтобы сбор был безопасным и удобным).

К тематической мебели относятся стремянка и складные стулья. Главное, чтобы их можно было легко переносить с места на место. Для этого от начала до конца устраивается дорожка, как это заметно на разных фото теплицы, изготовленной своими руками. Фурнитура для подвязки растений и их освещения крепится к несущему каркасу (поэтому каркас должен быть устойчивым).

В качестве вентиляторов применяются массивные кулеры. Для тепличных светильников подбираются специальные фитолампы. Капельные ленты – протянутые вдоль грядок миниатюрные каучуковые или полипропиленовые шланги, служащие магистралью для экономной подачи воды. Выбор обогревателя – отдельный раздел.

Виды и принцип действия автоматического проветривания теплиц

Для проветривания тепличных помещений используют автоматический термопривод, механизм функционирования которого заключается в открытии и закрытии форточки, вследствие изменения показателей температуры воздуха.

Выделяют несколько видов термоприводов:

  • электронный;
  • литая пластина из металла;
  • гидравлическая конструкция;
  • пневматическая система.

Каждый автоматический термопривод имеет различия по физическому принципу, заложенному в основу функционирования работы. Чтобы узнать, какой прибор лучше выбрать, необходимо изучить принцип его механизма.

Электронный термопривод

Электропривод является результативным и удобным способом регулирования температуры в тепличных условиях.

Составляющие электропривода:

  • вентилятор, размещаемый в верхней части сооружения;
  • термодатчик.

Использование электропривода возможно в тепличных помещениях любых масштабов, благодаря высокой степени производительности. Процесс действия терморегулятора заключается в бесперебойной поставке электричества, которое поддерживает работу прибора. Прежде чем устанавливать электропривод, нужно заранее побеспокоиться о том, как восстановить его работу, если не будет подачи электричества. Полная зависимость прибора от бесперебойной поставки электроэнергии является его недостатком.

Принцип действия пластины, изготовленной из разных металлов

В рейтинге установки авторегуляторов воздуха в теплице на одном из последних мест находится биметаллическая система, её рабочий процесс заключается в физической способности металлов реагировать на изменение температуры воздуха. Биметаллическая система состоит из двух металлических пластин, имеющих разные показатели линейного расширения. Для открытия форточки пластины должны нагреться, а для её закрытия — охладиться.

Особенности работы конструкции на основе гидравлики или пневматики

Автотеплица предполагает использование термопривода на гидравлической и пневматической основе. Процесс действия гидравлической системы заключается в давлении жидкости. Работа пневматической системы происходит под давлением воздуха. Гидравлический проветриватель можно сделать самостоятельно.

Его составляющими будут:

  • цилиндрическое тело, наполняемое жидкостью;
  • шток, который приходит в движение благодаря физическим свойствам жидкости, заправляемой в него.

Жидкость должна расшириться при +23°С и вытолкнуть шток с силой в 30 кг, открыв при этом форточку. Если вы не знаете, что залить в гидравлический терморегулятор, возьмите трансмиссионное масло. По мере обратного движения штока, под собственной массой, система примет первоначальный вид.

Самодельное конструирование пневматического регулятора температуры пошагово выглядит следующим образом:

  1. Берём ёмкости объёмом 3 л и 1 л (можно воспользоваться банками).
  2. Вливаем в 3-литровую банку 0,8 л жидкости.
  3. Герметизируем большую тару железной крышкой и просверливаем дыру для трубки, конец которой не должен соприкасаться с днищем банки, минимальная дистанция должна быть 1 см.
  4. Аналогичные манипуляции проводим с меньшей банкой.
  5. Далее соединяем ёмкости пластиковой трубкой длиной в 1 м.
  6. Полученный пневмогидравлический сифон закрепляем изнутри помещения.
  7. В противовес пустой банке полученного сифона нужно с внешней стороны прикрепить деревянный брус.
  8. Над окном следует установить упор.

Система срабатывает после увеличения температуры в большей ёмкости. Воздушная масса выталкивает воду в меньшую ёмкость, опускающуюся вниз и открывающую окно. После снижения температуры механизм приходит в начальное положение и прикрывает окно.

Как сделать автоматическое открывание форточек в теплице?

Термопривод для открывания форточки в теплице

Основной целью постройки теплицы из поликарбоната своими руками является обеспечение растений теплом, что позволяет выращивать их, когда за стенами конструкции погода этому не благоприятствует. Растения реагируют плохо, как на высокую, так и на низкую температуру. Уберечь их от подобного негатива помогут своевременно открытые форточки в теплице из поликарбоната и элементарное проветривание. Но ритм современной жизни не позволяет нам сидеть возле форточек и ждать, когда понадобится открыть их или закрыть.

Термопривод установлен в деревянной теплице

Автоматика, используемая для этой цели, дает возможность не контролировать постоянно данные операции. Например, термопривод автоматически производит открывание форточек, когда температура повышается, и закрывает их при снижении ее. Вот почему домашние умельцы стараются придумать, как сделать, чтобы проветривание в теплице из поликарбоната было автоматическое. Ведь тот же термопривод достаточно изготовить и установить своими руками лишь только раз, чтобы избежать в дальнейшем многих проблем, и даже уменьшить полив растений.

Что предпочесть термопривод или электронику?

Стоит заметить, что обычный термопривод имеет один существенный недостаток, он слишком медленно реагирует на смену температурного режима в теплице. Так что при резком его изменении приходится проводить проветривание вручную, а порой и производить срочный полив, чтобы спасти растения от жары. А вот используя, к примеру, электрический термопривод можно в течение одной минуты произвести открытие фрамуги. Но у данного варианта тоже есть недостаток, который заключается в том, что при его применении должна быть возможность подключить подобный термопривод к электросети, да и установить своими руками без специальных навыков такую систему достаточно сложно.

Два гидропривода разного размера

Но выбирая приемлемое автоматическое устройство для теплиц, построенных из поликарбоната нужно учесть, что хоть и работает масляный термопривод слишком медленно все, же он гораздо, надежнее разного рода электроники. А чтобы ускорить нагрев масла залитого в термопривод можно, к примеру, подумать над тем, как уменьшить его толщу. Этого можно добиться, если решив собрать своими руками термопривод, использовать в качестве емкости автомобильный газовый амортизатор или цилиндр от офисного кресла.

Как собрать простой гидравлический автомат

Для устройства своими руками форточки, которая могла бы функционировать, как гидравлический автомат, достаточно знаний по физике, полученных в школе. Простейший автомат, позволяющий организовать проветривание, представляет собой устройство, работающее по принципу гидравлики. Изготовить своими руками и собрать такой автомат не составит труда. Принцип его работы заключается в следующем:

  • когда солнечные лучи начнут нагревать герметично закрытую большую емкость, подвешенную в верхней части теплицы, где, как правило, бывает особенно жарко, от ее тепла, находящаяся в ней жидкость также станет нагреваться;
  • под давлением, которое она создаст своим расширением при нагреве, жидкость перетечет в меньшую емкость;
  • под весом потяжелевшей маленькой емкости начнется постепенное открывание форточки;
  • как только внутри теплицы из поликарбоната после достаточного ее проветривания произойдет постепенное охлаждение воздуха, все повторится в обратном порядке.

Самым приятным в этом деле можно считать то, что изготовить такое устройство, обеспечивающее автоматический способ проветривания можно с минимальными затратами. К примеру, подобной гидравлической системой может служить механизм, сделанный своими раками из пластиковых бутылей. Этого материал найдется в каждом доме в немалом количестве. Причем подобная нехитрая система прослужит года три, без какой-либо диагностики.

Самодельный термопривод из стеклянных банок

Итак, при создании системы, которая позволит производить автоматическое проветривание теплицы пойдут в ход:

  • большая пятилитровая пластиковая бутыль, которую для повышения эффективности можно обернуть черной полиэтиленовой пленкой, благодаря такому обертыванию температура в ней может повышаться примерно до 80 градусов;
  • маленькая пластиковая бутылочка на 1,5 л;
  • резиновые пробки для герметичного закрывания бутылок;
  • бутылки удобнее соединить трубочкой от медицинской капельницы, концы которой легко вставить в резиновые пробки. Для успешной работы системы надо обеспечить ее полную герметичность, поэтому трубки следует закрепить на термоклей, но при условии, что между бутылками посредством трубочки будет сохраняться свободное сообщение.

Схема устройства термопривода для автоматического проветривания теплицы

Для фиксации форточки своими руками есть несколько способов: с краю на стене вертикально или же в крыше теплицы из поликарбоната горизонтально. Целесообразно подумать над тем, чтобы сделать низ форточки немного тяжелее, чем остальные конструктивные элементы, тогда она сама будет захлопываться под тяжестью своего веса. Меньшую пластиковую бутылочку надо закрепить на облегченной части форточки, чтобы она провоцировала своим увеличивающимся весом открывание форточки с того момента, когда в нее начнет поступать вода.

Женщина показывает как установлен привод на верхней форточке теплицы

У подвешенных бутылок горлышки должны находиться снизу. Чтобы обеспечить необходимое проветривание с помощью бутылочной системы, нужно постараться правильно определить температуру, при которой она будет функционировать надлежащим образом, а также высоту закрепления большой емкости, поскольку, чем выше ее можно будет подвесить, тем раньше сработает автоматика и скорее начнется проветривание. Предложенный гидравлический механизм позволит наладить автоматическое открывание форточки в теплице весом в 4-5 кг.

Такого рода нехитрые приспособления смогли хорошо зарекомендовать себя в теплицах многих огородников и широко используются ими на приусадебных участках.

Сфера применения

000000-4-300x207
Куда можно установить термопривод для теплиц своими руками?

Установка термоприводов (фото справа) может быть произведена абсолютно на любые теплицы: пленочные, поликарбонатные и стеклянные.

В последнем случае к выбору привода нужно подходить особенно внимательно, поскольку стеклянная форточка обладает значительной массой и работы с ней может потребоваться достаточно мощное устройство.

Кроме того, имеет значение размер теплицы. Нет особого смысла устанавливать такое устройство в парник площадью полтора кв. м. Здесь попросту не хватит пространства, да и каркасы таких сооружений чаще всего не способны нести на себе дополнительную нагрузку.

В очень больших теплицах тоже могут возникнуть некоторые проблемы. Связано это с необходимостью одновременного открывания сразу нескольких форточек, нередко также отличающихся немалыми размерами. Мощности самодельного термопривода просто не хватит для выполнения столь тяжелой работы.

Наиболее же гармонично термоприводы вписываются в конструкцию теплиц из сотового поликарбоната. Форточки из этого материала достаточно легки, чтобы ими могло управлять даже самодельное устройство. Вместе с тем, поликарбонат достаточно надежен, чтобы из него удалось изготовить прочную форточку, пригодную для многократных циклов открывания и закрывания.

Назначение автоматического проветривания

Во время использования твердотопливного или газового обогрева в теплице скапливается большое количество отходов горения, а также углекислого и угарного газа, вредно воздействующего на растения: на их развитие, рост, созревание. В этом случае устанавливается автоматическая вентиляция теплицы, своими руками сделанная, и дающая возможность поддерживать нужный микроклимат.

Делаем термопривод из гидроцилиндра от автомобиля

Гидроцилиндр от автомобиля – газовый, а потому требует определенной доработки.

  1. Сверлим в не отверстие и выпускаем газ.
  2. Нарезаем там же резьбу 10х1,25 для присоединения шланга – лучше брать длинный тормозной для «Нивы», который можно найти в любом автомагазине. Крепим его болтом со шпилькой М6 на головке – такой же, как была на дне цилиндра. Это необходимо для того, чтобы закрепить головку шарнира на прежнее место.
  3. Изготавливаем сами или заказываем у токаря ресивер для термопривода.
  4. Вытесняем воздух и заполняем маслом. Шток цилиндра при температуре всей системы должен быть утоплен полностью.
  5. Тщательно проверяем на герметичность всю систему.

Если вы не знаете что такое гидроцилиндр, то это видео для вас:

Варианты самодельных гидравлических приводов

Наиболее надежными являются устройства, изготовленные из готовых пневматических механизмов, их можно найти в стульях с лифтовым механизмом или использовать автомобильные гидроцилиндры. Не обязательно покупать новые, для вентиляции парника подойдут бывшие в употреблении изделия.

Используем офисный стул

provetrivanie-teplitsy_6
provetrivanie-teplitsy_6
Если вы имеете доступ к отслужившей офисной мебели, разберите стул. Вам нужен подъемный механизм компьютерного кресла. Порядок работ:

  • сдерните пластмассовый шток, обеспечив доступ к штырю клапана;
  • зажмите тисками 8 миллиметровый металлический стержень;
  • наденьте гидравлический цилиндр, стравите воздух;
  • срежьте цилиндр вместе с конусом;
  • выдавите шток.

Не допускайте повреждения гладкой поверхности, сохраните в целости резинку манжеты.

  • зажмите шток в тисках через несколько слоев ткани;
  • нарежьте резьбу М8;
  • верните внутреннюю гильзу с сохранением поршня;
  • протрите бензином все резинки.

Поместите шток внутрь гильзы, вытащите его конец, не повредив сальник. Накрутите гайку, которая удержит шток от проваливания внутрь цилиндра. Вставьте в гнездо клапана алюминиевый поршень и приварите на ранее срезанную часть цилиндра кусок трубы так, чтобы резьба была свободной. Прикрутите гайку к резьбе на штоке, вкрутите вилку для соединения механизма с рычагом, управляющим форточкой. После удаления воздуха, залейте в систему масло, подойдет самое дешевое, можно использовать отработку.

А еще мы подготовили полезные статьи о том, как сделать правильную вентиляцию в гараже, а также в бане. А если у вас есть подвал, то там тоже нужна грамотная система вентиляции, о том как ее организовать читайте тут.

Установите собранное устройство автоматического открывания в верхней части парника. При повышении температуры внутри теплицы, расширяющееся масло будет воздействовать на шток, который откроет створку рамы. При снижении температуры объем масла уменьшится, и под тяжестью створки шток вернется на свое место.

По аналогичной схеме можно собрать масляный термопривод из амортизатора или гидроцилиндра автомобиля. Эти варианты подойдут для достаточно больших парников.

Читайте также: Безопасная электропроводка своими руками

Автомат для проветривания небольших теплиц из поликарбоната или пленки можно соорудить из подручных материалов.

Из пластиковых бутылок

Необходимо приготовить следующие материалы:

  • доска;
  • бутыль 5 литров;
  • бутыль 1 литр;
  • черная ПЭ пленка;
  • 1 метр тонкой трубки ПВХ;
  • два патрубка;
  • термопаста.

Необходимо вымыть и высушить большую бутылку, проделать в ее донышке отверстие. Вкрутите один патрубок в большую, второй в малую бутыль. Соедините обе емкости трубкой, обработайте герметиком места входов трубки. Обе бутылки должны быть абсолютно герметичны, иначе разогретый воздух будет уходить в атмосферу.

Обернутую пленкой 5-ти литровую бутыль закрепите под потолком, а литровую укрепите у форточки. Прикрепите доску к фрамуге так, чтобы ее свободный конец смял литровую бутыль. При нагревании большой бутыли теплый воздух по принципу сообщающихся сосудов будет поступать в малую. Расправившись, она приподнимет доску, что приведет к открытию форточки. Вечером произойдет обратный процесс. Остывший воздух занимает меньший объем, упавшее давление в малой бутыли позволит доске опуститься и форточка закроется.

Источники
  • http://vasha-teplitsa.ru/communikacii/termoprivod-dlya-teplic.html
  • http://LuksKlimat.ru/vyrashchivanie/termoprivod-dlya-teplicy-svoimi-rukami.html
  • http://www.parnikiteplicy.ru/ventilyaciya/termoprivod.html
  • http://vdome.club/materialy/svoimi-rukami/kak-sdelat-termoprivod-dlya-avtomaticheskogo-otkryvaniya-teplitsy-svoimi-rukami.html
  • http://met-all.org/oborudovanie/prochee/gidrotsilindr-svoimi-rukami-dlya-provetrivaniya-teplitsy.html
  • http://mirfermera.ru/628-termoprivod-dlya-teplic-svoimi-rukami.html
  • http://stankidarom.ru/nasosy/gidrotsilindr-svoimi-rukami-dlya-teplits-termoprivod-iz-amortizatora-dlya-provetrivaniya.html
  • http://mrdachnik.ru/termoprivod
  • http://a1-exp.ru/kak-samomu-sdelat-termoprivod-dlya-teplitsy/
  • http://csred.ru/greenhouse/termoprivod-dla-teplic-primery-samostoatelnogo-konstruirovania.html
  • http://geostart.ru/post/26950
  • http://tmuse.ru/teplitsy/avtomaticheskoe-provetrivanie-teplitsy-termoprivod-svoimi-rukami.html
  • http://rusfermer.net/postrojki/sadovye-postrojki/teplitsy/avtomatizatsiya/ventilyatsiya/termoprivod.html
  • http://FB.ru/article/190015/kak-sdelat-avtomaticheskoe-provetrivanie-teplits-svoimi-rukami
  • http://mk-el.ru/kak-sdelat-avtoprovetrivanie-dlya-teplitsy-svoimi-rukami/

Всё о доме и саде
Добавить комментарий
